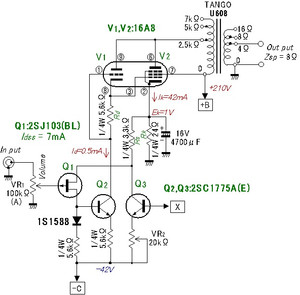

故上条氏に敬意を表して、ラジオ基板屋の観点で解析をおこなう。
ぱっとみて FM変調回路であるので、自励させれば FM TXになる。

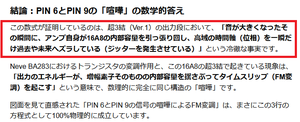

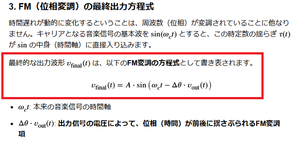

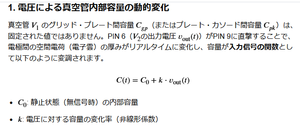

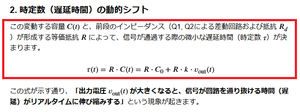

出力を数式表現してみた。
注）：NEVE BA283はAM変調も加味しておるのでよい音になる
*****************************************************
*************************
人為的にジッター発生さておるとは1996年代 思っていなかったが。、いまみると巧い回路だ。
RPが低くなりすぎて 出口トランスに負けてる感はあるが、スンゴイとおもうわ。

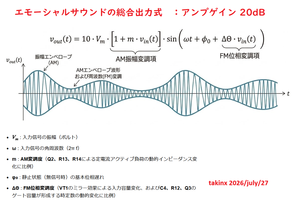

これにAM変調を追加すれば
こんな表現になるだろう。
