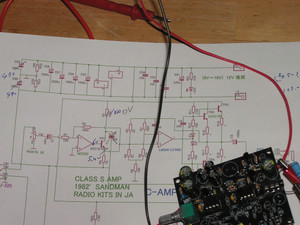

動作させてみた。

4558 + 4558 で動作ok.

ne5532+4558で動作ok

ne5532 +lm358で動作ok.

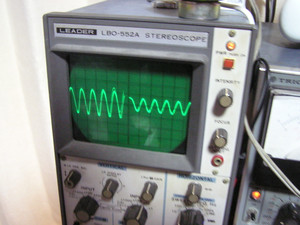

だが、写真ではわかりにくいが　1Hzから3Hzですべて　なにかが重畳しておる。

dc電源から60hzもれ？？によくにた挙動をしておる。　発振といわれりゃ発振だが、ここまで低いのは　超レア。　出口コンデンサーのESR起因のようにおもえる。

OP アンプ　ゲインをさげると小入力で電圧の壁を叩いた。挙動が通常とはちがう。

現状　10K:470Kのまま。200Hzでゲインピークになってる。

TR1のエミッターフロアが中心電位にないような挙動。調整用抵抗は入るので計測しつつ進める。
