オシロ波形を後半に追加した。

YouTube: JF1OZL style .Emitter-follower-power-amplifier. test2

このJF1OZL style　Emitter-follower-power-amplifierは測定上でも奥が深い。どうすりゃ正確に測れるのでしょうか？

エミッター端での波形は非常にきれいだ。CLASS_B動作だとは思えない。

本稿はNE5532+(2SC1815,2SA1015)のアンプ記事。

先日の状態からOP AMP( NE5532)の相性をみてベターな組み合わせを探った。結果無信号時の電流が減った。19Vほどの印加電圧にした。

YouTube: JF1OZL style .Emitter-follower-power-amplifier.

上基板でのブースターは2sa950,2sc2120のシングル。ブースターTRはCobが小さいこと。20pfと小さい2sc1815,2sc1384もgood.

ICはSPEC内でバラツキがある。　それはしっかりSPEC表にのっている。

TR1,TR2に掛る電圧が同じになるように　ICを取り換えてあわせる。　上手にあわせると無信号時の電流が10mAから50mAになる。無信号時の電圧が同じにならぬ場合には　トランジスタが過電流で焼損する。

JF1OZL氏に感謝候。

回路図（png) と　pdf

RK-284.pdfをダウンロード

Emitter-follower-power-amplifier. JF1OZL style

ここの回路を　2sa950,2sc2120で再現した。1998年2月14日記事の再現。2SA1015,2SC1815も試した。2SA684,2ＳＣ1384も試した。 　2SA1015,2SC1815が音も伸びるし聴いていて気持ちが弾む。

YouTube: Emitter-follower-power-amplifier. JF1OZL style.

素直な音で鳴っている。

op ampの出口は1/2vには為らずに上側によっている。　

製作ポイント

1、同じ型番のop ampを使うこと。　1回路IC と2回路ICのmixでつくるとほぼ鳴らない。

2、OPA2134では鳴らない。

3, JRC4558とJRC4559は鳴る。ne5532もなる。　音色では　philips NE5532 ＞＞＞ TI NE5532　＞　4559  ＞  4558.   philips のは　聴いていて　ワクワク感がでてくる。

4, op ampの　出力側の電圧がバラツクので10個ほど用意して出口端dcが　1/2Vccに近い組み合わせをつくること。　1/2Vccからのズレは0.3Vあたりが上限。　デカく違うと電流多でそのTRが熱くなる。

5, philips NE5532 と2SA1015,2SC1815の組合わせが　手持ち部品ではベスト。　

歴史的には　このロゴ入りが最初。世間で言われるように　TI？　とは音は違う。　

******************************************************

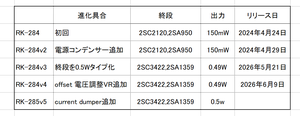

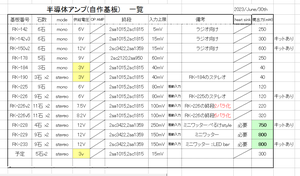

通算542作目。　RK-284. 　管理番号を入れたのを手配中。4月25日頃リリース予定。

sepp ampを自作した時点で非常に謎であった　エネルギー変換効率について　考察してみた。

・物理系　たとえば自動車では燃焼エネルギーの10%がタイヤ・路面に伝わる。これは近50年変化ない。元エネルギーの9割は音・熱で捨てている。

・mol表現できるものは、変換効率理論値は70.7%.　　　これも300年変化ない。エネルギーを捨ててはいないが　ユークリッド幾何学ではそうなる。

*************************************************************

・オイラ自作　sepp ampの供給エネルギー（E x I)の20%～30%がSEPP端で視れる。これより効率悪いのが　主流らしいことをwebで確認した。

・検索すると上位にくる「とある有名なサイト」では供給エネルギーが 7.6V 60mAと示されており　E xI=0.456W. 最低歪出力が0.005W。　効率は1%.

  　おなじpageには最大出力が70mW . この時100mA流れるのでE xI=0.70W　。となっている。これを算出すると    効率は10%もある。

*************************************************************

有名なAMPでの変換効率も公開されているので、　オイラも先人にならって変換効率5～15%をねらうようにする。 音に変換されないエネルギーは熱になるので地球温暖化に貢献している。

***********************************************************************

1997年に人気があって超3結真空管回路はオイラには高圧製作は無理と思っていたら、WEB管理が弟さんに変わって、あの衝撃は忘れない。　

Kondara MNU/Linuxも消えてしまい　最終日にはオイラも書き込んだが、もうない。ビジネスとして成功しつつあったのに残念だろう。

*************************************

以下、回路。動作？？？のもある。

オイラはお馬鹿なので　理論でなく現実で悩んでいる。上の回路をみて「拙いと思った方はオツが良い」。

昨日のJF1OZL式エミッターフォロアー　アンプの続。遊んでいるutを使った作例　：

SEPPの電流がゆっくりと増加し続けるのは、上流4558からのアイドル電流が止まらないからなのか？？？

「JRC4558からのアイドル電流の増加がどこで止まるか？」を知りたくて、放熱対策をとありえず行った。

YouTube: testing my p.c.b.　。

と　4558がカットオフモードに飛び込んだぽい。

************************************************************

レールトゥレールで7番pinにdc出する　op amp をこれから調達する。秋月には該当品が無かった。。。。

放熱版も手にいれてみる。

配置も見直すが、lan機器ほどの等寸法は要求されない分野。lan機器も韓国・中国に丸投げが会社の方針で、試作品ではクロック遅延があって現場は後始末で苦労、、と生産技術部（超大手)にいる友人が申していた。この友人は、たまたま　radio1ban　の社外スタッフでもある。かつらぎ町のお方が知人にそう申すので、そういうことだろう。

先般トランジスタの信号遅れは1u秒ほどはあることを実験で確認できたところだ。

、、と　オイラは田舎のおっさんだ。

**************************************************

こんなサイズだろう。

2SA1359+2SC3422のラジオアンプ（RK-150)がそこそこ動作しているので、「よく知られた回路ではどうなんだ？」の確認実験を始めた。

トランジスター式ミニワッターではFETを差動にして信号を入れてpower gainは5dBほどだ。　JF1OZL氏からも1997年に「エミッターフォロワー電力増幅器」で回路公開済みである。　ともにトランジスタがseppになっている。

手元に2SA1359、2SC3422がまだ残っているので　12V印加時のＶＴＶＭを読んで比較したい。

*****************************************************************

JF1OZL氏のsepp回路で学ぶ：

レイ氏(JF1OZL氏への寄稿)の回路ではOP AMPゲインが20dBと低いので、1段追加してみた。

☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

JF1OZL氏　WEB の作例18になる。「エミッターフォロワー電力増幅器」で1997年には公開済み。動作説明はJF1OZL氏記事中にあり。

このホームページの内容はコピー自由です、どんどんお友達に配ってください。砂村和弘
All contents(discription and circuits) of this homepage are freeware.Please make a paper copy and give them to your friends ! Kazuhiro Sunamura.

およそ25年前の回路であるが、音を脚色するデバイス数が非常に少ないので、非常に優れた回路だと思う。オイラ的にはこれがベスト回路だと判断している。名回路なので埋もれてしまうのは惜しい。

☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆☆

******************************************************

レールトゥレールの6482だと7番PINにDCが出てこなかったので4558にした。4558だと2V出力しないので6482がいいのだが、DCが出るレールトゥレールを持っていないので4558のまま。

YouTube: OP amp 4558 . testing for input level

4558だと簡単に電圧の壁にぶつかるしカットオフモードにも飛びこむので、mic-amp向きではない。

*******************************************************************

結構電流が流れるが出力はRK-150より小さい。

***************************************************

ゆっくりと電流が立ち上がり電解コン充電に時間を要した。

YouTube: 電流の立ち上がり方(実験中)　。

　12V時に0.4Aを超える。電源のトランスが唸るので電源OFFした。出力は　RK-150(9V駆動）より小さい（能率が低い)。0.32Vだ。JRC4558だとSEPPが歪む前にJRC4558が歪む。現状はドライブ不足ぽい。

この実験で色々なことがみえてくる。

さて、どういうことでしょうか？

***********************************************

改善すべきポイントもややあるので思案中。

実験基板は20枚あるので　希望者は連絡ください。

「能率　と　効率　の差異」について　日本語が乱れているのも気ついた。WEBにある解説の大部分が間違っている。どうしてこういう水準の国に下がったのだろう？？？
