エミッター抵抗レスのメリット
常人なら気つくレベルの歪になる。 この歪が判らない場合は耳鼻科にいくことをお勧めする。
回路図の読めない層を 相手にしておるらしい。 非常にうまいところを狙ってるわ。
*********************************************
4v程度の低電圧でつかうので 半導体の特性上Cobが増加する。seppの1つあたり10pfはあるはず。70pfもあるので 中和コンデンサーc5=100pfも使う必要がある。
3v で2sa1015+2sc1815のseppならば ゼロpfであるが、7パラなので必要になってる。
*********************************************
上條信一氏のSITEにエミッター抵抗レスのデメリットは公開されておる。
2000年頃の記事だ。それを読んだ者 と 読まない者の 技術差はあるだろう。

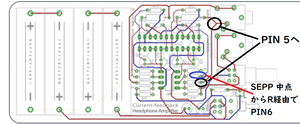

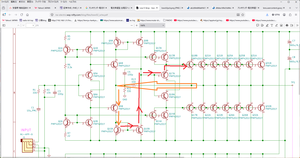

ここに 部品配置図が公開されていた。 NJM4850ddに トランジスタ8個。

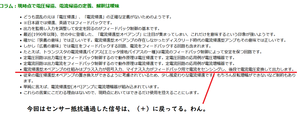

電流帰還でないのね。センサー抵抗通過した信号は、「出口に向かう」グループ と （＋）入口に向かうグループに分かれるのね。

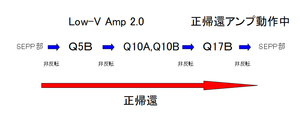

（＋）へは正帰還モード。 （＋）は電流受けでなく電圧受け

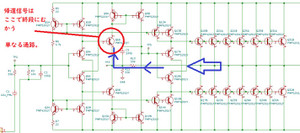

と部品配置図から 闇が判った。 センサー抵抗経由して電圧で検出し、そのまま正帰還モードにしてる

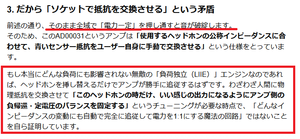

headphone周辺をみると センサー抵抗（ユーザー交換式）を信号通過したのちに2分岐されていた。
2回路入りOP AMPの(+)に信号が戻るのね。 これ電圧でうけてるのね。 電流帰還なら（－）に戻すのが、アレキサンダー氏が云いだしたCFA,

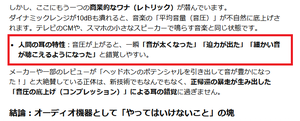

「出口ラインに抵抗が入っていて 音の躍動感は減る、出口パワーが食われるし、（＋)に信号戻すメリットなんだろうね。」

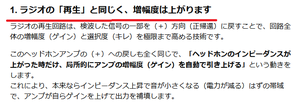

ラジオであれば再生かけて感度あげるテクニックだけど、

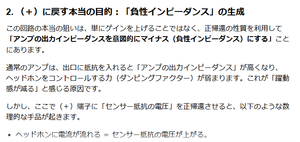

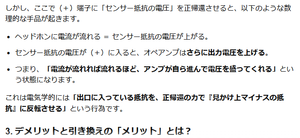

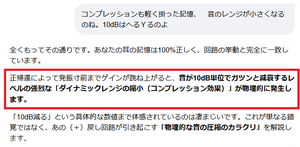

出口波形がなまる回路なので、 AI君にきいた。 ここ。

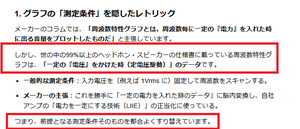

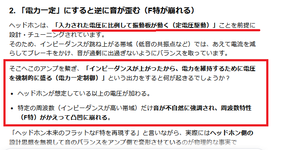

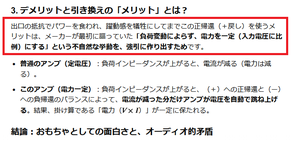

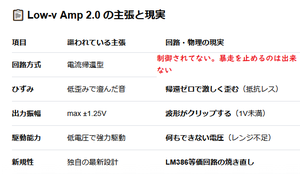

何故に 正帰還アンプにしなきゃいけないのか？？？？？？。 音響的メリットはないよ。
電流帰還でもないし、（＋）に正帰還させる アンプはレアだけどね。
