「火事の原因」になる「audio amp 基板のご紹介」過電流断をしないアンプ基板「境界調律」
[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
電気物理を無視した回路基板が製品になりSHOP流通している様は、日本のものつくりが滅んだ遠因のひとつです。
*****************************************************

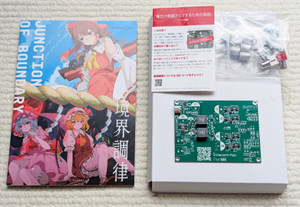

過電流断をしない「境界調律」付属アンプ基板のご紹介。
**********************************
電源断機能がゼロ。 ポリヒューズレス。和泉のNRPでもいれりゃいいのに。

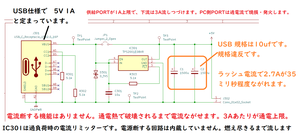

電源投入時のラッシュ電流がUSB規格の3倍近くながれる。これに親機が耐えれる論理根拠はない。
35ミリ秒程度は通電ラッシュ時にながれるので、サーキットプロテクター（10mS)が楽にトリップする時間がある。
**************************************

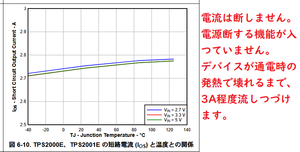

icが120度になれば動作停止とdata sheetで公開中.
120度だとポリカでもゆっくりとまるまる。 PCケースは堪えても105度。
******************************************************
電源断機能がゼロ。 ポリヒューズレスな基板です。
「ポリヒューズ入りUSBケーブル」で接続お願いします。火災保険確認してください。

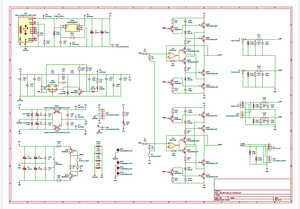

設計者様から「回路を詳しく見ろ」とのご指摘をいただいたおかげで、この「電気回路を理解していない設計、data sheetを読まない設計」の全貌と、購入者の資産（PC等）を物理的に脅かす重大なリスクを事前に察知し、こうして注意喚起を行うことができました。その点においては、設計者様に誠に感謝申し上げます。
********************************************
火事になる基板を400枚ちかく販売したらしい。
diy AUDIO 分野では 神話 （ 反科学 ）が中心だと今回判明した。
「 Innocent Key 教 」「 takazin 教 」 ほかに何教があるか？
立下りだけズレるので バイアスとゲインに問題ある。しかし本人は高評価。
これだけズレあると「聴感で違和感を感じるのが大半」。
しかし支援者はマンセーしておる。 闇 は深い 。
こんにちは。
興味深い話題だったのでコメントしました。
TPS2001Eにはソフトスタート機能が内蔵されてはいますが、設計者はこの機能だけで問題ないとちゃんと確認したのか疑問です。
私なら仮に問題なさそうでも電流を制限する回路をつけます。USB機器なんてまともな製品から無名ブランドの粗悪品まで様々ですから。
また、基板情報のWEBページではJP1をショートして音質の向上が期待できるなんて記述がありますが、TPS2001Eの保護機能もバイパスされることについての注意書きも無く、どういったユーザーどのような環境で使用するかもわからないのにちょっと無責任かなと思います。（この状態って何かあったときは充電器側の保護機能頼みになるということですから）
実際にXで検索するとJP1をショート設定にした場合、手持ちのUSB充電器では起動しなかったとのポストを見つけました。恐らく充電器の過電流防止機能が作動したのでしょう。
こういった設計にするのであれば最低限、使用可能な電源に関してもっと詳細に条件を記載すべきだと思いますが、5V 1A以上を供給できる電源を推奨という記載しか見つけられませんでした。
以下、WEBページより引用
「・JP1 ロードスイッチIC（IC301）のバイパス
これによって電源ラインのインピーダンスが下がり、音質の向上が期待できます
但し、USBのVbusに対し後段のコンデンサが容量負荷となるため、一部電源では動作しなくなります」
投稿： どーろらんなー | 2026年9月27日 (日) 12:14
こんばんわ、 texasのソフトスタートは150ufを出口につるした状態での計測で成立します。
その条件で「1～5msで立ちあがる」ぽいです。ICの上流側pinに104くらいのコンデンサーが配置されており その充電具合とともに出力されるので、 やわらかなスタートですが、電源投入時のラッシュ音は消える？？？ くらいの役目です。
製品仕様からみると USB PORT 規格向けでないですね。
本ネタの 続も火曜日にはUPします。
投稿： radio kits in ja | 2026年9月27日 (日) 23:31
