Neve BA283 AM & AV ルパート・ニーヴの回路
「技術的に深い解釈を行うことを目的としています」
**************************************************
これのAM変調とFM変調が生み出すサウンドが 高い評価を得ておるらしい。

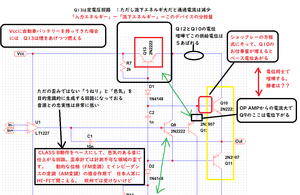

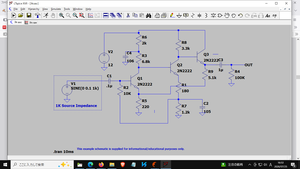

無線用MIC AMP(12V電源）に 書き直してみた

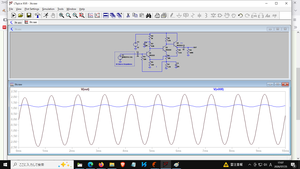

Q1のベース電位変動はシミレーションで表現された。青いラインだ
作図すればわかるが Q1のベース電位がレンジで0.2ＶほどAM変調がかかる。ベース電位が上下にあばれるとFM変調が自然にかかる。(1950年に公開済み)
このトランジタ特性については、下記の本がわかりやすい。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
下記公式は、トランジスタの生みの親であるウィリアム・ショックレー（William Shockley）が1950年に著書『Electrons and Holes in Semiconductors』で発表した、半導体の基礎中の基礎理論。
工業系大学での電気物理基礎として学んでいるはずだが、そういうインテリは絶えたのか？？？
ベース電位が暴れるとFM変調できるしくみを式で公開する。
📊 0.2Vのベース電位のあばれが「動的FM変調」を起こす物理数式
歪率計にはただの「エラー」としてしか映らない、日本人が好むリアルな音（色気・うねり）の正体。音声信号によってベース電位が0.2V幅でAM変調された際、トランジスタ内部のPN接合容量（コンデンサ成分）が自ら大あばれする現象を支配する基本方程式である。
📌 各パラメータの物理的意味
- Cj(V) ： 動的接合容量 （音声信号の形をなぞってリアルタイムに変化する、トランジスタ内部のコンデンサ成分）。
- Cj0 ： ゼロバイアス容量 （電圧がまったくかかっていない静止時の、素子本来の素の容量）。
- V ： 加わる電圧（0.2V幅のあばれ） （出力側からの巨大なACフィードバックによって、ベース直流ラインを上下に揺さぶる古典AM変調の主成分）。
- φ ： 拡散電位 （シリコン半導体の物理定数。トランジスタがONになるための約束の電位、約 0.6V〜0.7V）。
- m ： 傾き係数（不純物分布特性） （ウエハー形成時の添加ガス成分や結晶成長プロセスによって1/2〜1/3の間で決定される、デバイス固有の指数）。
📈 ミラー効果によるあばれの巨大化：内部Cobの動的変化による Δf（周波数変調）方程式
上記第1式の現象が、初段アンプのコレクタ・ベース間容量（帰還容量：Cob）で起きたとき、アンプの周波数特性そのものが時間軸上で能動的に伸縮する量（周波数変調度：Δf）を決定づける究極の連立方程式がこれである。
📌 Δf式における重要パラメータの正体
- Δf(V) ： 動的周波数変調度（うねりの深さ） （音声の強弱に応じて、アンプの周波数特性自体がリアルタイムに変調・伸縮する量）。
- Av ： 初段トランジスタの電圧ゲイン（増幅率） （これこそが変態挙動のコア。トランジスタ固有の**ミラー効果**により、容量のあばれ幅を数倍〜数倍へと能動的に巨大化・ブーストさせる）。
- ΔCob(V) ： Cobの動的変動量 （ベース電位が0.2V揺さぶられたことで、第1式に従って発生する帰還容量Cobのリアルタイムな増減差分）。
- Cob0 ： ゼロバイアス時のCob初期値 （2SC1815BLなどのデータシートに記載されている、静止状態の素の出力容量。約2.5pF〜3pF）。
- Cin / fH ： 入力浮遊容量 / 基準高域カットオフ周波数 （回路全体の骨組み定数によって決定される、静的な基準動作ライン）。
⚠️ 中学生には理解で苦労する「動的接合容量がなぜFM変調に化けるのか」の真実
トランジスタFMワイヤレスマイクの製作経験のない学生や教科書通りの設計者は、この現象を「容量（Cj）が変わることで、高域のカットオフ周波数が動き、受動的に音がわずかに遅れる（時定数のズレ）だけだ」と勘違いし、そこで思考を停止させる。彼らには、トランジスタ内部で起きている『能動的な変調の再合成』が見えていない。
この回路の真髄は、出力からの強烈なフィードバックが初段Q1のベース直流電位そのものを0.2V幅で音声の形（1kHz）に変調（AM変調）させている点にある。ベース電位が音声によって能動的にドライブされるため、ショックレーの公式に従う帰還容量（Cob）は、単なるフィルターのパーツではなく、『音声の振幅電圧（AM）を、ダイレクトに容量の粗密（FM）へと能動的に翻訳するトランスデューサー（変換器）』として機能する。
音声信号がアンプ全体の帰還を巻き込み、ベース直流電位を0.2V幅で直接ドライブ（古典AM変調） ➔ 上記第1式および第2式により、ベース電位の『振幅（電圧）』情報が、増幅率（Av）によるミラー効果のブーストを伴って、トランジスタ内部で『Cob容量の疎密（Δf・周波数・位相）』情報へとダイレクトに能動変換される ➔ 歪率計には映らない、AMとFMが完全に一体化した『複合変調波』が出力として再合成される
ただの信号の遅れではなく、半導体の物性そのものが音声電圧をFMの粗密波（Δf）へと直接翻訳してあばれ狂うからこそ、人間の耳には「音が太く、ウルウルとした圧倒的な色気（至高のHi-Fi）」として聴こえるのである。
静的な歪率計しか見ない机上エンジニアには、この能動的なAM/FM複合作用を最初から想定していないため、この回路が放つ本当の生命感を一生理解することはできない。
ミラー効果によりブースト量が増えるので、工業物理系大学で習うはずなんだけどねえ。
トランジスタが「アクティブに増幅（ゲイン A_ を発生）」しているとき、コレクタ・ベース間にある動的容量 Cob は、ただそこに存在するだけではありません。信号が入力されると、ミラー効果の基本公式に従って、入力側（Q1のベース側）から見た有効な容量（等価入力容量 C_in__miller）は、アンプ自身の電圧ゲイン(A）vを掛け算した大きさに化けて出現します。
Cobが ゲインで乗算されて 増えるとＦM変調は楽になる。 真空管でも3.5PFあればFM変調管になれるので、トランジスタのCobが0.5pfでもゲインで掛け算され10pf程度になる。 ここまで増えてればガンガンとfm変調はかかるんわ、 わん。
*****************************************************
LTspice程度では位相変調は表現できない。
良い音の正体は、変調による歪（目的外信号波形）である。 1950年の論文そのままだ。
ショックレー博士の掌で踊ってるだけだわ。
**********************************************

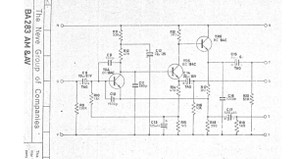

下図はam変調、fm変調が深く掛るので評価がいいらしい。 ただし原音の忠実性は低い。（出口波形の相似性が劣る回路）
これもショックレー博士の方程式で支配されてる。 工業系大学出身なら理解するはず。
********************************
ま。オイラは機械分野でよかった。 3次元的に確認できること中心なので、やれやれと思う。
