「ネットの怪しい回路図に騙されるな！ トランジスタの本質をエグる『電子回路の聖書（バイブル）』がここにある」
ハーバード大学でポール・ホロウィッツ教授のつかっていたガリ版印刷を書籍にしたものですね。
********************************************************************
今の時代、Googleで検索すれば、あるいはSNSを覗けば、個人ブログや動画サイトにエミッターフォロアやアンプの回路図がいくらでも転がっています。
「この通りに組めば動く！」
「定数はこれで一発決定！」
「定数はこれで一発決定！」
そんな手軽な情報に飛びついて、実際にブレッドボードに組んでみたら、なぜか高周波でキーンと不快な発振を起こしたり、計算通りのゲインが出ずに首を傾げたりした経験はありませんか？
ネットに溢れる断片的な「怪しい回路図」や、コピペされただけの解説記事の多くは、トランジスタが持つ本当の牙――例えば、ベース・エミッタ間電圧Vbeとコレクタ電流Icの間にある「exp関数（指数関数）の圧倒的な支配力」や、そこから派生する寄生発振のメカニズムといった【本質】を隠してしまっています。だから、ちょっと条件が変わるだけで回路はへそを曲げてしまうのです。
日本の分厚い教科書を開けば、今度は「hパラメータ」や「複素数行列」といった数式の弾幕が飛んできて、回路を組む前に脳がシャットダウンしてしまう。
「数式だらけの迷路」にも迷い込まず、「ネットの怪しいコピペ情報」にも騙されない。
トランジスタの本質をこれ以上ないほどエグい角度から、しかも極めて直感的に叩き込んでくれる本物の『電子回路の聖書（バイブル）』が、実は50年以上前から存在しています。
トランジスタの本質をこれ以上ないほどエグい角度から、しかも極めて直感的に叩き込んでくれる本物の『電子回路の聖書（バイブル）』が、実は50年以上前から存在しています。
それが、ハーバード大学の天才たちが磨き上げた伝説の名著『The Art of Electronics』です。
「世界最高峰のバイブルを開いたら、エミッターフォロアなんて最初の『入門』の章でサクッと終わってた。欧米の大学が研究テーマにしない理由がよく分かった。彼らにとって、これは研究するものではなく、『知っていて当然の、ただの道具』なのだ」
*****************************************************
無信号時の出口に潜む『0.1pA』のプライド
日本の教科書は「無信号・無負荷ならOP AMP 出力電流は0Aだ」と数式だけで片付けます。
しかし現実の回路では、仕事を休んでいるはずの出力ピンから、内部の半導体の「リーク（漏れ電流）」が勝手に外へ染み出し、測定値を狂わせています。
しかし現実の回路では、仕事を休んでいるはずの出力ピンから、内部の半導体の「リーク（漏れ電流）」が勝手に外へ染み出し、測定値を狂わせています。

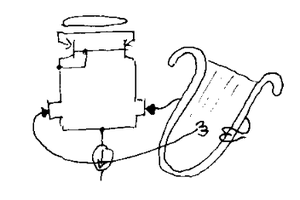

『The Art of Electronics』がLF411を愛し、あのオペアンプを「優雅な吟遊詩人」
として描いた本当の理由はここにあります。
この石は、何も信号が入っていないアイドル状態のとき、出力ピンから外へ漏れ出す（あるいは吸い込む）不要な電流を、わずか0.1pA（ピコアンペア）という極限のゼロにまで封じ込めているのです。
1990年代、私たちが数式上の「きれいな0A」を解かされていた裏で、海外のエンジニアはこの「無信号時でも0.1pAしか漏らさない」という圧倒的な物理的ポテンシャルを信頼し、サンプル＆ホールドや超精密計測回路を涼しい顔で設計していました。
これこそが、1990年代に私たちが日本語で触れたかった、生々しくも美しいアナログ設計の本質なのです
******************************************************************
- 1974年（手書きノートの時代）：
著者であるポール・ホロウィッツ教授らが、ハーバード大学の物理学科で「Physics 123」という電子回路の講義をスタートしました。当時はまともな教科書がなかったため、彼らが手書き（鉛筆書き）でガリ版刷り（コピー）した200ページほどの講義ノートが配られていました。これが本の原型です。 [1] - 1980年（初版の誕生）：
その講義ノートが大学外でも大人気になり、「ちゃんとした本にしよう」ということでケンブリッジ大学出版局から正式に出版されたのが1980年10月でした。 [1, 2] - その後：
1989年に第2版、そして2015年に現在の第3版が出版され、時代に合わせて中身をアップデートしながら、現在でも世界中の回路設計者に読まれ続けています。 [1, 2]
「本」になったのは1980年ですが、エミッターフォロアの特性などを含むベースとなる知見がハーバード大学の講義室で揉まれていたのは、まさに1970年代の真ん中ということになります。
最近では、日本のコロナ社から出版された『物理実験のためのアナログ回路入門』という書籍の著者に、ハーバード大学教授の森井政宏氏が名を連ねています
**********************************************

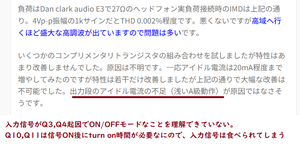

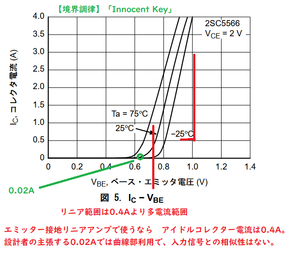

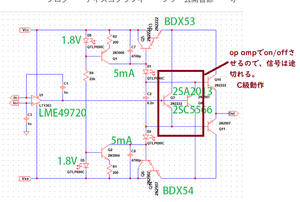

ネットの妖しい情報にまきこまれて ノンリニア域でつかわれた2SC5566です。
知識はただしくもちましょう。
