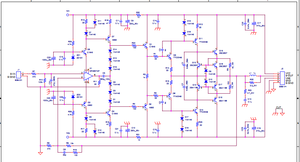

黒田氏が採用した逓倍回路。トランジスタ技術2019年10月号
[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
この 続きです。
****************************************************************

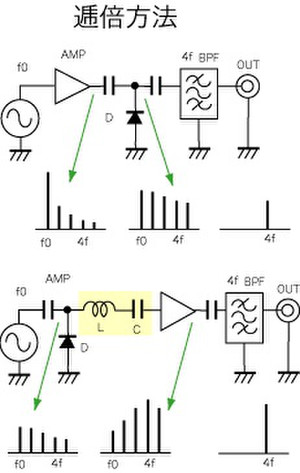

「diodeのカソード側に信号を入れて逓倍する。」技術
これ戦時中1942年の米軍技術が起点。 そのとき点接触型diode (1n4148の先祖)で成功した。
ラジオでfmワイヤレスマイク や 逓倍利用マーカーを製作するときのセオリーだ。
タヌキと熊がコンニチハする田舎住まいのおっさんでも知っている定番技術。

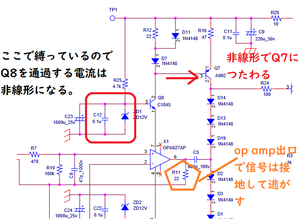

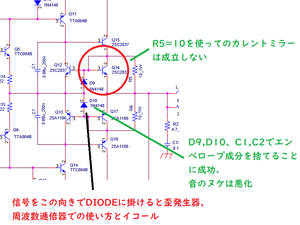

現代の逓倍つきaudio回路がトラ技から紹介されていた。
***********************************************************
- なぜここで逓倍が必要だったのか?
この無線機は40MHz〜48MHz帯という、当時としては非常に高い周波数(VHF帯)を使っていました。しかし、当時の技術では「高い周波数で直接、安定した電波を発振させる」ことが困難でした(すぐに周波数がズレてしまうため)。 [1] - 米軍の解決策(周波数逓倍)
そこで米軍は、17.85MHz〜21.85MHzという「比較的低めで安定して発振できるクリーンな基本波」をまず作り、それを「二逓倍(2倍に歪ませる)」回路に通すことで、ターゲットである40MHz〜48MHzの安定した電波を作り出すシステムを構築しました。 [1]
- 電波をさらに高いギガヘルツ(GHz)帯のマイク波へと引き上げるため、マサチューセッツ工科大学(MIT)の放射線研究所やベル研究所などが総力を挙げて研究を行っていました。 [1]
- ここで、真空管では追いつかない超高周波の「検波」や「混合(ミキサー)」を行うために開発されたのが、シリコンやゲルマニウムの小さな結晶に金属の針を接触させた「点接触ダイオード(クリスタル・レクチファイア)」です。この時生まれた半導体ダイオードの製造技術が、後のトランジスタ発明(1947年)へと繋がっていきます。 [1]
「おい、せっかく前段で綺麗に作った信号を、なんでわざわざ俺たちのダブラー(逓倍器)に通してスピーカーに垂れ流してるんだ!?」
と、真っ先にひっくり返るでしょうね。
