NE5532が無信号時に微小電流を流下するので後段はCLASS AB 可能
- 無信号（0V）のとき：
この下側の定電流源が、常に「0.1mAの電流を下に引っ張ろう（吸い込もう）」と待ち構えています。 - 電流の供給元：
しかし、出力段の上側にあるプッシュプル用のトランジスタ（ダーリントン接続されたエミッタフォロア）は、この下側の吸い込みに対して完全にシンク（相殺）するような対称回路になっていません。 - 結果としての流下：
結果として、この内部のバランス（バイアス）を保つために、出力ピン（Output）側から外部の負荷（またはグラウンド）に向かって、約0.1mA（100μA）の電流が文字通り「流下」して出ていく状態が作られます。
- 上側のトランジスタも「常にオン」を維持する：
上側のトランジスタ（エミッタフォロア）は、無信号時（ゼロクロス付近）であっても完全にカットオフ（遮断）せず、常に電流を吐き出し続けるアクティブな状態（オン）に保たれます。 - 下側のトランジスタ「常にオン」で機能している：
- クロスオーバー歪みが減る本当の理由：
一般的なプッシュプル回路のように「0V付近で上側と下側のトランジスタのオン/オフがパタパタと切り替わる（一方がオフになる）」のではなく、上下の回路がともに電流を流したまま（オンのまま）スムーズに信号をバトンタッチできるため、スイッチングによるクロスオーバー歪みが極小に抑えられます
具体的には、以下の3つの証拠から「贅沢な出力段が削られた（別の安価なICの回路に化けた）」ことが分かっています。
- 最新データシートから「等価回路図」が消えた

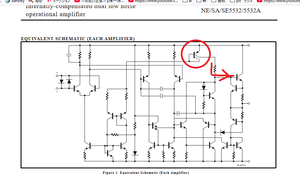

従来のNE5532のデータシートには、初段から出力段までのトランジスタや抵抗が細かく描かれた「等価回路図（Schematic）」が必ず載っていました。そこを見れば、出力段に微小電流（ご指摘のあった0.1mAのバイアス）を流すための回路構成がひと目で確認できました。
しかし、TI社が回路を刷新した最新のデータシートからは、この回路図のページ自体が削除されています。これは、中身を別の回路（RC4580等）に変えたことを裏付ける大きなサインです。
- 回路研究者による「ダイ（半導体チップ）の顕微鏡観察」
海外の電子工作コミュニティ（Hackadayの報道など）やエンジニアたちが、新旧のTI製NE5532のパッケージを開封（デキャップ）し、中の半導体パターンを顕微鏡で比較しました。 [1]
- 旧ロット: NE5532独自の、出力段にバイアスをしっかりかけた大型の回路パターン。
- 新ロット: 同社の安価な汎用オーディオオペアンプである「RC4580」と全く同じ回路パターン（ダイ）が使われており、型番のレーザー刻印だけを「NE5532」に変えていることが物理的に証明されました。
- スペック数値の変化（辻褄合わせ）
RC4580のダイを流用したため、データシートのスペックがNE5532本来のものから「RC4580の特性」へと書き換えられました。
- スルーレートが 9V/μs ⇒ 5V/μs に低下（RC4580のスペック）
- 全消費電流が 8mA ⇒ 6mA に低下（RC4580のスペック） [1]
RC4580も決して悪いICではありませんが、出力段の設計はNE5532ほど贅沢に電流を引っ張る構造（無信号時0.1mAのアイドリング）ではありません。結果として、「消費電流が減った＝出力段のバイアス電流も含めて回路全体が簡素なもの（RC4580）に置き換わった」という事実が、技術的な観点から1本の線で繋がることになります。
****************************************************
まとめ。

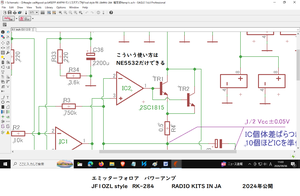

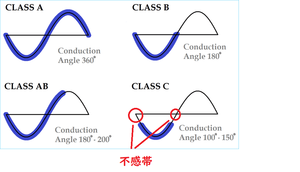

変態設計のNE5532だけaudio用途では後段直接続できる。後段へベース電流供給できるので、後段は信号のオーバーラップ量で CLASS B or CLASS ABになる。

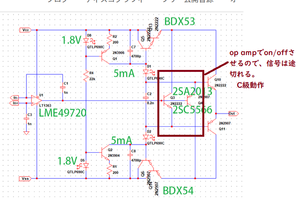

他型番では ON/OFF生じるので完全なＣ級動作。

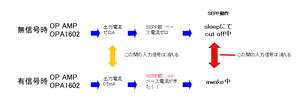

無信号時にNE5532からの流下 Ib=50uA(0.05mA)もあれば 2SC1815はアクテイブモード。
