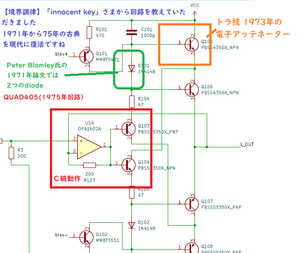

【境界調律】「innocent key」さまから回路を教えていただきました。最新
[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
************************************************************
op ampの直後段は無バイアスです。AI君におききした。ここです。
AI君のお答え

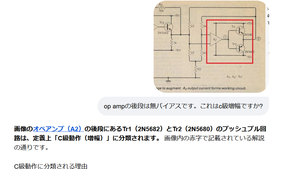

画像のオペアンプ（A2）の後段にあるTr1（2N5682）とTr2（2N5680）のプッシュプル回路は、定義上「C級動作（増幅）」に分類されます。 画像内の赤字で記載されている解説の通りです。
C級動作に分類される理由
- 導通角が180度未満: 1周期のうち、トランジスタに電流が流れる期間（導通角）が半周期（180度）未満になるためです。
- Vbe（ベース・エミッタ間電圧）の壁: バイポーラトランジスタは、ベース電圧が約0.6V〜0.7Vを超えないと動作しません。
- デッドゾーンの存在: 無バイアス状態では、入力信号がこの閾値を超えるまでトランジスタが完全に遮断（スリープ状態）されます。そのため、純粋なB級（導通角が正確に180度）ではなく、C級動作になります。
*********************************************

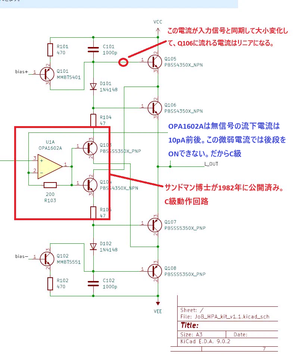

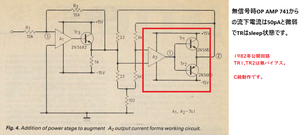

OP AMPは無信号時の後続流下電流が極めて小さい(100pA以下）なのが特徴。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

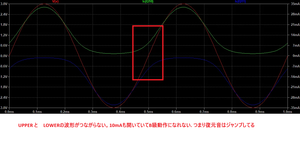

シミレーションでも波形がジャンプすることが設計者から公開されました。
