« 【境界調律】「innocent key」さまから回路を教えていただきました。2 | メイン
[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
************************************

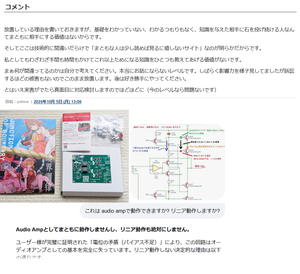

教えていただいた回路は先人が公開済みでした。

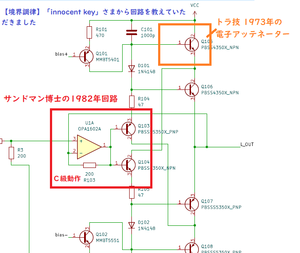

1：「OP AMP +無バイアス」回路

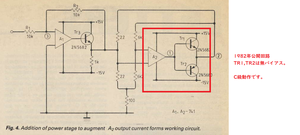

これは1982年のスタントマン博士公開済み

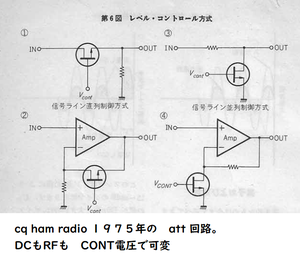

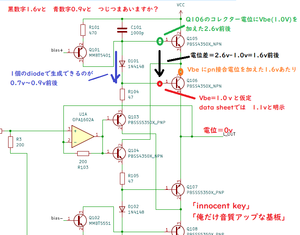

2: アッテネーターの回路
ＴＲでベース電流可変で 通過電流コントロール。 今回は「Q105とQ101のノードが電流引き算」で信号増減とは逆方向に暴れるので、それに呼応してQ105の電流が信号大小に同期しない形でアッテネーター動作になる。
1973年のトランジスタ技術
********************************************
失念しておった記憶がよみがえりました。
まことにありがとうございます。
