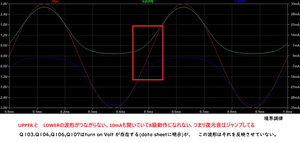

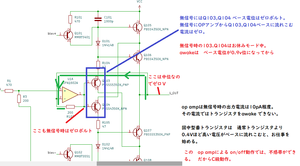

op amp によるq103,q104のスイッチング回路です。これをC級動作と呼びます。q103がお仕事するまでの立ち上がり時間が必要です。

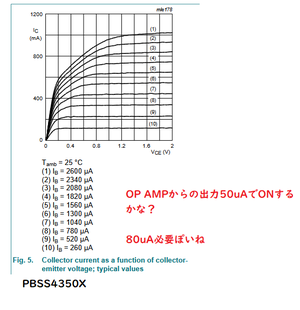

1nsでは立がりません。 微小信号でもたちあがりません。Vbe に1.1V程度必要です（2sc1815の1.5倍電圧が必要）Ibは80uA程度必要です。pbss4350xはお休みモード。おきるまでは不感帯。
op ampからでてくるアイドル電流は10pA程度です。 80uAには不足です。
