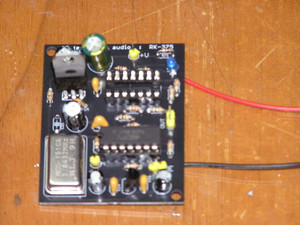

信号源を1.8MHZ

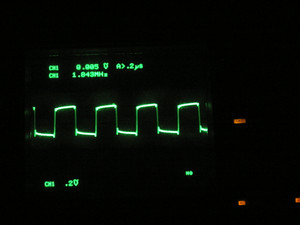

綺麗にならないのは 「直にオシロプローブあててるのでプローブのCが効くらしい」
************************************

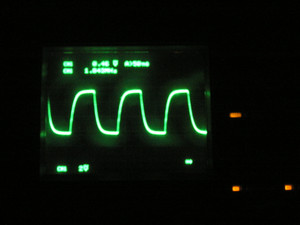

Ｃ＝33PFをいれてプローブあてたらこうなった。リンキング？のような波形もみれる。
TTLで波形揃えてもメリットない。
************************************

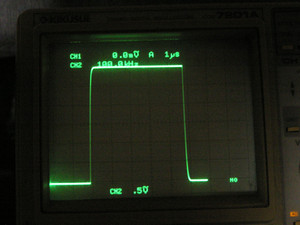

しかし、OSC元が100KHzならこうなる。 3V近い信号なので、これならば支障がない。
100ＫＣだと低すぎる。「某日本人WEB SITEでは換算4MHz 信号源」も見つかるので1.8MHzはほしい
******************************************

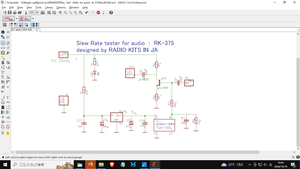

波形整理には、差動回路多段で構成するIMITERがよいかんじだ。 たぶんノウハウ。
あるいは同期検波用リミッターにいれるか？？ とおもったら信号が5vもあるので 矩形波につよいTRでいける。
矩形波での実績ある2sc2383でいいとおもう。
