« ラジオ少年領布品 TX-1 の最終金額 | メイン | Peter Blomley ：「CLASS Bの 電圧増幅段にdiode 順方向電位を利用」 »
[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
***********************************************

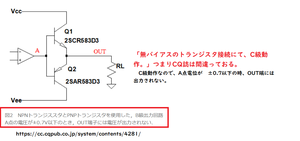

WEBSITE CQに公開されてました。 A点が±0.7V以下だと OUT端には出力されません。ここ。
OP AMP 出力端が0.7ＶでようやくトランジスタQ1 ON.
マイナス0.7ＶでQ2 ON.
*************************************

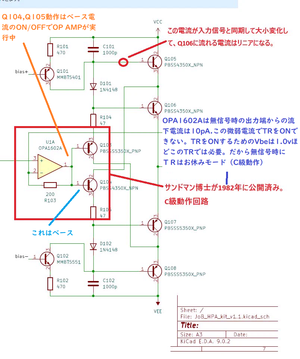

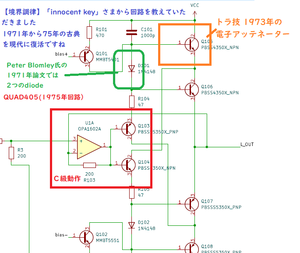

【境界調律の基板】は、OP AMPに直結なトランジスタ回路ですね。
無信号時に、Q103,Q104はゼロボルト。 図中トランジスタは通常トランジスタより高いVbeでないとonしません。Vbe =1.1v (Ic=2A)とあるので、Vbe=1.0vていどでONします。
