【境界調律】「innocent key」さまから回路を教えていただきました。2
[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」
******************************************
無信号時のop ampからドライブ電流は0.1uAと貧弱です。(off set電流込みでこの値です)
後段に2SC1815を連結してもアイドル状態になりません。
中点が確保されると10pA~1nA程度に減ります。
OP AMP出口端=0.1mVでは後続トランジスタはお休みモードです。
******************************
WEBSITE CQに2023年3月11日に 小川氏から公開されてました。小川氏は株式会社e-skett(イースケット)の代表です。

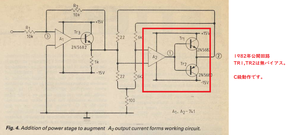

A点が±0.7V以下だと OUT端には出力されません。ここ。
OP AMP 出力端が0.7VでようやくトランジスタQ1 ON.
マイナス0.7VでQ2 ON.
上記WEBSITE CQに2023年3月11日に公開されておるように、微小信号はTRから出力されません。
「Innocent Key」さまたち同人サークルがこの日本語siteを読んでおるかどうかは、当方にわかりかねます。
「回路の挙動やひずみに関する技術的な疑問・懸念がございましたら、元・ICデザイナーでありアナログ設計のプロである株式会社e-skett(イースケット)さま(代表:小川敦氏)などの専門家へ一度ご意見を述べていただき、確認されることをお勧めいたします」
*******************************************
dataの信憑性は?????。 なぜならNASAでも測定不能な領域まで測っておって 眉唾状態。
**********

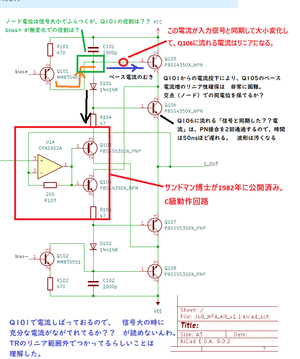

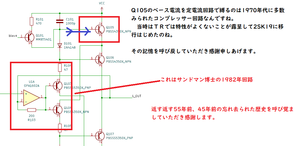

Q104,Q103のベース電位がゼロV時には、Q104,Q103お休みモード中。

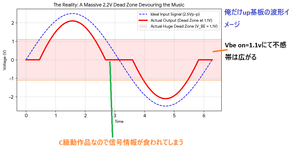

Q104のVbe on=1.1vと高いトランジスタなので、お休みモードが長いのが特徴です。

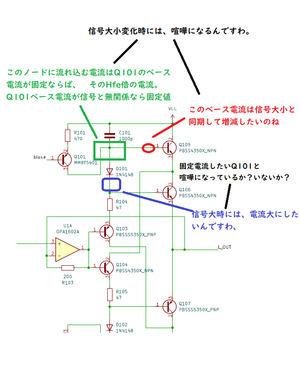

OP AMPの出口端電位は1/2VCC(正負電源の中位)。今回の回路ではゼロボルト。だからQ104,Q103はバイアスゼロボルト、お休みモードが平常値、
*************************************
設計者様から「回路を詳しく見ろ」とのご指摘をいただいたおかげで、この「この古典回路を現代に復活させた心意気に感謝申し上げます。
*************************************************
ここにLH0002 エッセンスをコンバインすれば 「C級アンプ:俺だけ音質アップな基板」になるんですね。
「LH0002は静的特性補償はあるが 動的なアンプとしての動作は無理です」とdata sheetに記載されてる。「トランスリニア回路での電圧から電流変換プロセスは、電流密度がイコールで成立 と特許に明示」されておって、該電流は 1paから50uAあたりまでなんですね。該電流値は特許に数字ありんですな。 つまりトランスリニア特許原文を読んだ人間は、コレクター電流上限50uA程度に抑えます。(0.05mAあたりまでがリニア範囲)
「トランスリニアの 電流密度 J.」 これを 「 電流 I 」と読んだ人物が日本にだけ存在して混沌な状態ですね。アルファベットは中学生で教わるので、間違えずに読みたいですね。
