Neve BA283の技術説明 : エモーショナルサウンドを生む回路
2026年7月2日の再掲。
「サウンドの余韻やエモーション、奥行きのある音」 ってのは回路的に55年前には解明されておる。
ただaudio DIY派がそれに気ついていないので、今日はあげておくね。 わん。
回路設計上で 公開されておる余韻を生成するテクニックを公開するわ、わん。
*********************************
差動回路をニュートラルでなく片側負荷で使うのも余韻生成上では非常にベターな方法なのね。
**********************************
歴史の側面からみて西暦2000年には回路 vs 音 は解明されておる。余韻生成のノウハウはここ。
これは このAI君。 ここ。
中和コンデンサーがはいったDIYとして ぺるけ氏の回路は有名。
MARUTUのZAP-1000は エモショナル回路が3つはいっているので、エモ派の受けがよい。
「音源を忠実に再生派」なら聞いてわかるエモになるはずだ。
よくまとめたWEBSITEがある。人間の心理面からの考察もかるくある。
エモーショナルサウンド回路の実例をあげておこう。（追記コメントよんでね）
AI君との会話はここ。
NA283 TR4のAM/FM変調が静かに生み出す「エモーショナルサウンド」の正体
| 状態項目 | ① ベース電圧が上がった時 （大信号の正のピーク・飽和付近） |
② 無信号時（静止状態） （設計上の基準値） |
③ ベース電圧が下がった時 （大信号の負のピーク・遮断付近） |
|---|---|---|---|
| ベース電圧 (VBE) | ＋0.3V 揺れて上昇（約 0.95V） | 基準電圧（約 0.65V） | －0.3V 揺れて下降（約 0.35V） |
| コレクタ・ベース電圧 (VCB) | ほぼ 0 V まで低下 | 約 12 V | 電源電圧近くまで上昇 |
| みかけのCob（総ミラー容量） | 容量は増えるが利得低下でマイルド化 | 約 10,500 〜 15,700 pF | 利得も容量も減り、スッキリ軽快に |
| ⚠️ 技術的な現象 | 高域の位相が揺らぎ（FM）、振幅の上側が滑らかに抑え込まれる（AM） | 基準の特性（完全にフラット） | 高域遮断が伸び（FM）、豊かな偶数次倍音が付加される（AM） |
| 💖 エモーショナル効果：FM変調 （位相・周波数の揺れ） |
高域にアナログ特有の「心地よいタメ」や「奥行き」が生まれ、音場がグッと立体的に広がります。 | 安定した静けさと、見通しの良いプレーンな音質。 | 高域のスピード感がフワッと前に抜け、息づかいが聴こえるようなオープンな響きになります。 |
| 💖 エモーショナル効果：AM変調 （ゲイン・振幅の揺れ） |
上質な磁気テープに録音したような「天然のコンプレッション感」が働き、音が太く濃厚にまとまります。 | 実直でクリーンなダイナミクス。 | 豊かな偶数次倍音（アコースティックな響き）が加わり、真空管のような温かみとシルキーな艶が生まれる。 |
- オーディオ屋の標準思想: 動作点をガチガチに固定し、変調を「排除」してフラットを目指す。
- Neve（および高周波屋）の思想: 信号そのもので動作点を揺らし、「振幅（AM）」と「移相（FM）」の多重変調を積極的にかける。
回路分析はこのAI君に確認した
********************************************************

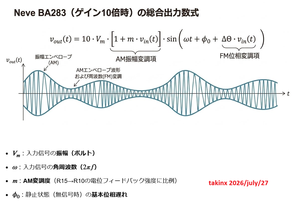

【Neve BA283 回路解読】高周波屋が見たNeveマジックの真実。心外と言われても無理な「ショックレーとフォトンの多重変調」
オーディオ界において「音が太くなる」「空気感が付加される」と半ば神格化されているビンテージNeveの増幅カード「BA283」。世のオーディオ誌では、歪み率（THD）やクリーンな負帰還（NFB）の文脈で語られがちですが、我々ラジオDIY屋（高周波エンジニア）の目線で回路図を覗くと、全く異なる「真実の姿」が牙を剥きます。
後年、設計者のルパート・ニーヴ氏は「私は徹底的に透明（クリーン）な音を目指した。音が太いと評価されるのは心外だ」と語っています。
ですがニーヴさん、それは無理があります。目の前の物理波形と半導体の基本法則は、嘘をつきません。この回路は、言い逃れのできない「完璧なAM/FM多重変調器」として、物理的に動いているのです。
1. 2SC1815BLで大人しくさせるべきか？
実験のスタートは、小信号NPNトランジスタ「BC184C」の仕様項目にある『Cob（出力容量）』でした。代表値はわずか5pF。
当初、TR4（エミッタ接地段）のミラー容量（みかけのCob）を単純に計算しそうになりますが、それは間違い。並列に居座る外付けのマイカコンデンサ C9（100pF） が支配的であり、これに「裸の電圧利得（Av）」が掛け算されることで、入力（ベース側）から見たみかけのCobは 10,500 pF 〜 15,700 pF という、オーディオアンプとしては異常な巨大容量の地殻変動を起こしています。
ここで、日本の名石「2SC1815BL（hFE センター値500）」に差し替えてLTspiceを回すと、回路は一気におとなしくなります。なぜなら、本来のBC184Cは hFE が最大900に達するモンスター石だからです。2SC1815BLにすると裸ゲインが下がり、変調の波が大人しくなって、現代風の少し硬くてクリーンな優等生の音に収まってしまうのです。
2. ショックレーの公式が証明する「言い逃れのできない変調」
実機において、TR4のベース電圧は信号の強弱によって 0.3Vほど dynamic（動的）に激しくスイング します。
半導体の教科書の1ページ目にある「ショックレーのダイオード方程式」を思い出してください。
常温での熱電圧 VT はわずか 26mV。そこへ0.3Vものスイングを指数関数の上に叩き込むのです。
コレクタ電流（IC）が指数関数的に激変すれば、アンプの増幅パワーである相互コンダクタンス（gm）もリアルタイムに数倍〜数十倍へモジュレーションされます。これによって波形の包絡線が揺さぶられる「ベースインジェクション型AM変調」が必然的に発生します。
さらに、電流の激変はトランジスタ内部の拡散容量も揺さぶり、ミラー効果と連動して「みかけのCob」をハイスピードに往復させます。これによって瞬時位相が引き伸ばされる「直接FM（位相）変調」も同時にかかります。
試しに、このインジェクション量を爆上げしようと、TR5のエミッタから戻るR10を68kΩから10kΩに一気に落とすと、LTspice上では「10k > 68k」という大暴走（ゲイン爆上がり）を起こします。DC負帰還のブレーキを、gm の爆増パワーが完全に上回ってしまう。これこそ、この回路が普通のNFBアンプではなく、「超・超過変調モード」を秘めた変調器である証拠です。
3. 進相が起こす「時間軸上のフォトンの拡散」
しかし、これほど強烈なショックレーの非線形エネルギーを抱えながら、なぜNeve回路は耳をつんざくバリバリとした歪み（エレキ系のファズのような尖ったクリップ）にならないのでしょうか？
fT / 遮断周波数 という、オーディオに対してあまりにも高すぎるじゃじゃ馬な高周波特性を持っていながら、なぜ「バリシャリ」にならないのか。
その答えこそ、「進相（フェーズ・リード）によって、波形の尖りが時間軸上でだれる」という、極めて波動論的な物理現象にあります。
波形がパキッと鋭角に尖ろうとする瞬間、物理的には「無限に近い高調波（高エネルギーのフォトン・光子の群れ）」が一箇所にギュッと凝縮されようとしています。エレキ系の歪み回路は、そのフォトンの束をクリップの壁に正面衝突させて火花（耳を刺す高域ノイズ）を散らせます。
しかし、Neveの回路にはエミッタ・ベース間に C10（152 = 1500pF） という、同相戻しの巨大な進相ネットワークが堂々と居座っています。
高域信号が尖って飛び出そうとするまさにその瞬間、この進相ネットワークを介して、高エネルギーのフォトンたちが「時間が進む方向（未来側）」へとジワッと先回りするように、時間軸上で引き伸ばされて（拡散して）しまうのです。
ショックレーの公式が吐き出す圧倒的な変調パワー（倍音）を、進相によって時間軸上へしなやかに受け流し、だれさせる。だから頂点が鋭角にならず、お餅のように滑らかで「尖らない歪みの王道回路」が成立するのです。
4. 物理のロマンを、オーディオの言葉へ
この「進相による時間軸上のフォトンの拡散」という極限の物理現象を、我々が愛するオーディオの言葉に翻訳すると、すべてのパズルがカチッと音を立てて繋がります。
それは、「倍音のタイムアライメント（時間軸）の絶妙なニジミ」です。
- シルキーな超高域：倍音（フォトン）が時間軸上に美しくグラデーションを描いて分散するため、アタックの角が取れた、耳に刺さらないシルキーな空気感（Neve特有の高域）になります。
- 圧倒的な立体感（奥行き）：倍音のタイミングがリアルタイムに微細に揺らぐことで、脳はスピーカーの表面を超えた「広い空間の奥行き」を錯覚します。
- 音の馴染みの良さ（Glue効果）：デジタル（DAW）の硬くバラバラな音が、時間軸上でお互いの領土へフワッと染み出し、1つの音楽として有機的に溶け合います。
ルパート・ニーヴ氏は「クリーン（歪みゼロ）」を目指したのかもしれません。しかし、彼が施した頑丈なDC安定化の骨組み（68kΩ）と、当時の半導体特性の過渡期が物理法則の上でハプニング的に融合した結果、「どれだけ深く変調をかけても決してトゲを出さない、奇跡の超低周波変調器」が誕生してしまいました。
「心外だ」と言われても無理ですよ、ニーヴさん。
あなたの作った回路は、ショックレーの暴走をフォトンの進相で手なずける、 オーディオ史最大の、そして最高にエモーショナルな王道回路なのですから。
まとめ
・設計ポイントは、初段のバイアスを動的に後段で揺らすこと。
・C10＝152と大きく意図的にFM変調動作をねらっておるのが判る。（同相での信号戻しなのでサチューエションさせやすい）FM変調のデビエーションも増える。
・audio屋の回路分析がいままでないが、ラジオdiy屋からのみると すんごく積極的に変調をかけているのが理解できる。
・自作ＦＭ帯ワイヤレスマイクに使うと、逓倍レスでデビエーション確保できはず。
上のは真空管ラジオ組み込み用AUX受け回路。さらっとエモ音発生回路にしてある。エモ音ネライにはTRを2SC1815BLにすること。（hfeの大きいのを使う）
コメント
