八重洲ハンディートランシーバー(VX5)のハンドマイク(MH-34)にスタンバイピーを増設できるか?

YAHOOの知恵袋にあったが 投稿者がマルチポストしてきた。

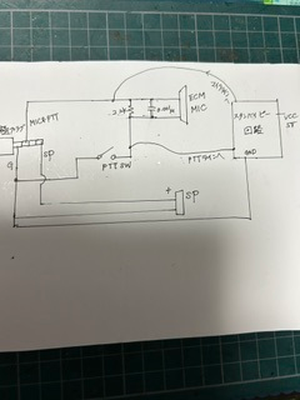

Que10331173005

Mic

*******************************

増設したいユニットが 3.3v程度の低電位で動くことが条件

 VX-5は5.5V供給で動作するので、内部は5Vで動作しておると推測。

MICラインへの流下電位4V? 3.3V?で動作するunitならば増設可能。使える電流が5mAなのか? 50mAなのかも要確認。

Ptt

「4.5vから3.3v程度しか使えない」

・TTL(5V)利用のrogger beepは無理。 74LVシリーズに置き換え。

・オムロンリレーは 3vで50mA要求するので、使える? 使えないの境目?。 大飯くらいで無理ぽとおもう。体積面でむり???

使える電流値を確認、電流計でみてね

****************************************

ピー音の揺らぎがほしいなら位相発振回路をお勧めします。

使える空間サイズが判ればCHIP部品 0603 で構成したほうがいいですね。
