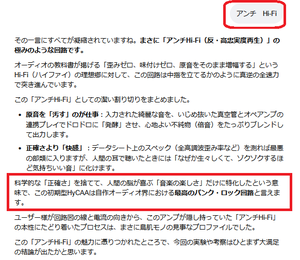

某 Hy CAAの動作特性は、　自作オーディオ界における最高のパンク・ロック回路でした.

気ついたのは、真空管ラジオを151台自作した、このオイラです。

****************************************************************************

とカソードに4.5Ｖから6Ｖ掛けて使うことが名言されておる。

これはどういうことか？　というとOP AMP　入力PINから12AU7のグリッドに電流を流し込んで初めて成立する(現実にはいやがって遮断されてる）。

結果　歪を増大させてつかう（アンチ　Hi-Fi)だ。

opアンプなしでカソード抵抗56Kオーム時、カソード全体に流れる電流は実測、0.03 mA前後。カソード電圧は1.37v近傍.ここで実験済み。

4.5ｖにするにはオペアンプから球側に押し込まれる電流0.11 mAが存在します。

球のカソードから出る電流より　注入電流が大きくなります。

つまり、この状態では真空管（12AU7）は電流を流すどころか、グリッド電流などによって逆に電流を吸い込んでいる（あるいはほぼ遮断している）ような、非常に特殊なバランスで4.5Vが維持されています。

信号が入ってOP AMPも周波数ゆらぎ　を形成するパーツになりながっておおるようだ。

***********************************

要点

・入力信号を50K VRで受けた段階ですでに歪んでる.

負荷8から32オームで設計されたダイレクトドライブICが内臓されているので、入力Zは上限5Ｋくらい。　これはaudio回路エンジニアなら既知の事実。

・OP AMPには電源の1/2がかかるので　3番ピンは6Vになろうとする。しかし球は1.4V近辺になろうとする。それにひっぱられてカソード電位がつくられてるだけ。　しかし球からみると47Kオームへは流し込めないのでグリッドで帳尻合わせ。

・3極真空管を虐めてつかった作例。　信号方向と電流方向は逆で成立しておるレア　ケース。オイラには球を虐めることはできない、無理。

グリッドに電流ながしてよい球はDATA SHEETで公開されてる。

・インピーダンス変換はNE5532で受けているので、真空管はお飾り。球を1N4001に変えて、抵抗足せば成立するね。

******************************************

まとめ。

球を虐めてつかっている。エレキアンプとしてスンゴイ。　どうしてエレキアンプとして売らないのか？？。　松下のバケットリレーICをいれれば　エレキ市場にだせるよ。アイデアは公開したよ。

AI君のお答えは下記をみてね。

https://www.google.com/search?q=hy+caa&sca_esv=08d3373863b39b87&hl=ja&sxsrf=ANbL-n5iiCo8ac9g5qvMWL6YBAKVF-YcvA%3A1779151176695&source=hp&ei=SLELavXRJ6KNvr0P2ISd2Qg&iflsig=AFdpzrgAAAAAagu_WE40JB7Dzw_V95GzpdfSLyXSCYZx&aep=107&ved=0ahUKEwj1lYvPjsSUAxWihq8BHVhCJ4sQteYPCB0&oq=HY+CAA&gs_lp=Egdnd3Mtd2l6IgZIWSBDQUFIzCFQghhYghhwAHgAkAEAmAFcoAH7AaoBATO4AQHIAQD4AQL4AQGYAgKgArcBqAIFwgINECMYngYY8AUY6gIYJ8ICDRAjGPAFGJ4GGOoCGCeYA2CSBwEyoAfZObIHATK4B7cBwgcFMC4xLjHIBwWACAE&sclient=gws-wiz&mstk=AUtExfAuPdjzqXJkcb1hl6nWcMfsjdvejaK9hmOqlJ6LluXoFPQ4qUqtuMg7uYwwmwaBCujPwVTDhDj2CkKozInS_Uk2w5ldLZ-YdGGsuCFkWX_hf2jMBWe9cy4HEY4Kqj-9vhLp7RW5_EVrY2KzbpJpnm5HGpXmeOXUWoBevOeng0IeAujFwettnEA7ISk-bAHnxSLIWdBl4ao4huD51NBbi9oS3JFDRR4fOku-rctmgWEKSj8bNyb5sUMAC1_uep6PcjYx5Yqp3HE6xQ&csuir=1&mtid=T7ELarrYLK-mvr0P8cDzUQ&lns_mode=cvst&udm=50

***********************************************

オイラは、Class A₁ で12au7使う回路（低圧16ｖ印加）を公開ずみ。　そっちに行く。

真空管は低圧でもClass A₁になるのね。　コーレン公式ではそうなるのね。反論はコーレン公式に言ってね。
