Hy CAAでコーレン式の話題すらあがってないのは、有名な公式を知らないらしい。
Norman Korenの3極管プレート電流モデル式（1996年公開).ではグリッド電位が判明しておれば、Class A1 なのか ？Class A2 なのか？ が判る
有効電位の計算式：
E1 = (Vpk / Kp) · ln[1 + exp(Kp · (1/μ + Vgk / √(Kvb + Vpk2)))]
Ltspiceのシミレーションはコーレンの公式（Koren's vacuum tube model）を組み入れている。Improved vacuum tube models for SPICE simulations としてweb siteからも確認できる。
*************************************
つまりHy CAAでコーレン式の説明がないので「技術系の人物ではないこと」が読み取れる。実はLTspiceでも動作解析できるが、彼がそうしない闇がある。

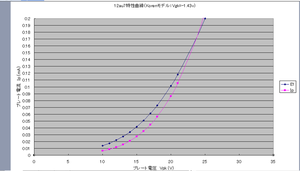

3極管：コーレンモデルのシミレーション（数式をグラフ化）したので公開しておこう。
Hy CAAは12v印加、カソード電流は0.03mA前後の解。カソード抵抗50Kでカソード電位は1.5V。
実際には1.40V位になる。
これが4.5Vになるためには、3Ｖ相当をむりやりつくる必要がある。 現実は、OP AMPから電流が0.1mA程度 12AU7に流れている事実。
OP AMP を 12AU7専属POWER SUPPLYした設計。 一言でいうと OP AMP をわざわざ歪ませてつかってる。40年前の歪計程度では測れない領域。
プレート電圧20Ｖ以下で 3極管を Class A1 動作させる目安を公開しておく。 6GU7はΔfが強い球だが、それすら Class A1できる。
真空管に流れる電流が細いと歪が理論上ゼロになるのは sony c-37で有名。
