【境界調律】「innocent key」さまからおしえていただいた回路で電流確認しました。後続はお休みモード

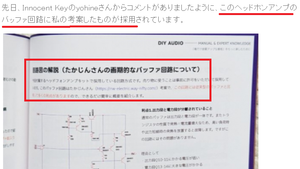

「innocent key」さまからの回路を模式した。

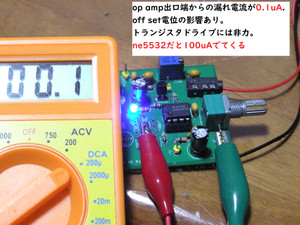

無信号時の出口ピンもれ電流が0.1uA程度とよわく、電位も0.1mVと非力にて トランジスタSEPP駆動は非常に困難。 2SC1815でベース電流0.1uAでは特性表にでてこないのだ、

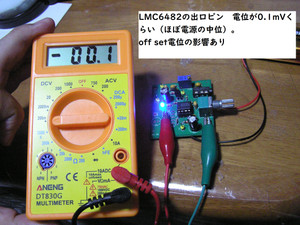

OP AMP出口端＝0.1mVでは後続トランジスタはお休みモードです。
************************************************************
PBSS5350XではIb Icの特性表がないのだ。
PBSS5350Xのデータシートには、一般的なトランジスタで見られる「Ib - Ic」 特性が記載されていません。 [1]
仕様の確認や設計の際は、以下のデータシート内の代替データおよび特性表の数値を指標として使用します。
1. \(I_C - I_B\) 関係の代替となる主要データ（特性表）
| コレクタ電流Ic | ベース電流 Ib | Ic/Ib 比 | Vce sat 最大値 |
|---|---|---|---|
| -500 mA | -50 mA | 10倍 | -90 mV |
| -1 A | -50 mA | 20倍 | -180 mV |
| -2 A | -100 mA | 20倍 | -320 mV |
| -2 A | -200 mA | 10倍 | -270 mV |
| -3 A | -300 mA | 10倍 | -390 mV |

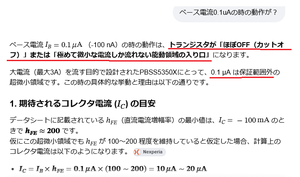

AI君にベース電流0.1uA時は どうなの？ ときいたら CUT OFF だって。
****************************************************************

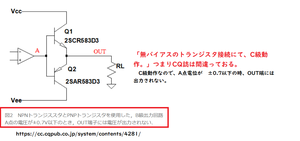

website CQでも無信号時にはトランジスタは無バイアスな旨公開されてる。
