UPPER と LOWER 信号はオーバーラップしない。B級動作。
おちていた。
「ノン・オーバーラップ」
本来の極めてシンプルな挙動

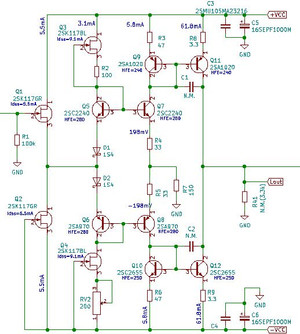

JFET（Q1, Q2）から出力された信号がUPPER側に揺れると：
- LOWER側（Q6）：ダイオード（D2）の逆方向、あるいは遮断方向になるため、完全に動作を停止します（それだけです）。
- UPPER側（Q5 → Q7）：全ての信号電流がUPPER側だけに集中し、Q5とQ7の間でトランスリニア（指数特性）による伝達が行われます。
アナログオシロでみたらクロスオーバー歪が確認できるとおもう。
ただしQ5→Q7での直線性は40dBくらいなので、アンプの信号レンジは40～50dbくらいだ。カレントミラーとは そういう動作。ic内部であれば70dBくらいの信号レンジになる。
**********************************************************************
どうやら 「境界調律」もふくめて クロスオーバー歪があるAMPが流行りらしいことわかった、
