NFBの歴史

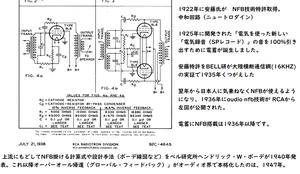

安藤博士の特許から歴史ははじまる。
レコード誕生が1925年。 それを電気でならす電蓄が1926年誕生。
6L6にNFBを掛けたのが世界ではじめてのaudio NFB(民生）1936年。
*********************************************

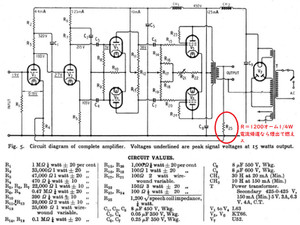

戦後に 電圧増幅部まで信号をもどしたのがウィリアムソンアンプ。1947年。
部品部が示すように帰還抵抗は1/4w. spのz=15Ω
ウィリアムソンアンプは15w出力。つまりsp端で15v,1Aのエネルギーが生じておる。
帰還抵抗はスピーカーとほぼ並列になるが、 無SPで電流帰還思想なら信号がきたらR12は燃えておわりになる。メーカーが火災を好むの？
電流帰還だと唱える人間は 無負荷で この燃えない事実の説明ができるはずだぜ。
1/4W R=1200なので帰還電流14mAでもやせる。
仮に 電流帰還として捉えると 15オーム VS 1670 で 電流比率0.9%ほどの戻し量（フルパワー時には100mA帰還電流)。 電流帰還と唱えるならば 電蓄鳴らすたびに抵抗が燃えておるわけだ。
電流帰還信者から帰還抵抗が燃えない説明がほしいねえ。
**************************************************
電流帰還と仮定しても、これはNFB=0.43dB(エネルギー）.
この微量では NFBとして抑え込めないね。だれがこれを電流帰還とよぶのか？ 算数できない中学生か？
******************************

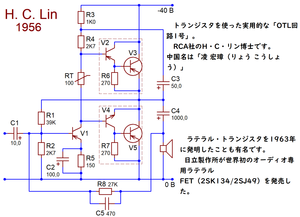

トランジスタアンプのOCLは上海生まれの 「凌 宏璋（りょう こうしょう）による下回路。
H・C・リン（凌宏璋）博士が1963年に出願し、1965年に成立した伝説のラテラル特許が、米国特許第3,197,710号「Complementary Transistor Structure（相補型トランジスタ構造）」です。 上海人 すごいわ。
SEPP系アンプは彼のアイデアを使っておる。
「信号帰還は2重なのでどのような音になるか？」の技術興味はある。
