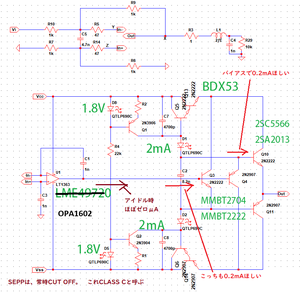

LT1227 ⇒ LME46720 ⇒ OPA1602

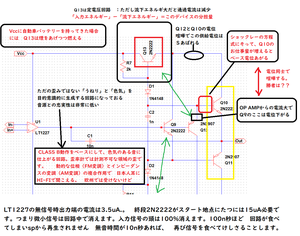

LT1227なのですこしだけ後段へのベース電流がでていたが、「 SLEEP ⇔ AWAKE 」の挙動で通常は軽微発振するはず。
2sc5566もturn onは 25nsなので、4個あるから awakeするまで10から100μ秒だろうと。バイアス電流をゼロにしないのが clsss B。 だが今回は違う。 メカ制御シーケンサーの考えが入ってる。上流がON したら後段もONするが、 直にトランジスタなので電荷影響が大きいのね。

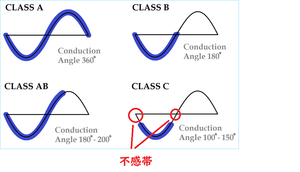

FETでこのロジックならまだわかるけど、それでも信号はクロスしないからB 級。

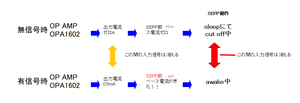

LME46270は無信号時の出力電流が1ケタ小さくので、SEPP部は SLEEP からおきだすまで少しお時間が必要になった。
OPA1602が現行らしいが、 無信号時に出口から0.5mAでてくる古典IC(3インチ時代？？）ならCLASS B動作にはなる。
もともと3インチ時代の思想だったようにもおもえる
エレキアンプとしてgoodなの、
******************************************************
