トランジスタの回路設計したいdiy派むけ情報。「艶のある音」の正体
基本はこのsite (日本語） にあるので読むべき
英文として以下の3つはお薦め
1,Bob Cordell 『Designing Audio Power Amplifiers』
2,『Audio Power Amplifier Design』 著：Douglas Self（ダグラス・セルフ）
3,Thomas-C.-Hayes-Paul-Horowitz The-Art-of-Electronics-1989
IbとIcはリニアでないので注意。日本語圏でこれを指摘しておるのは一人。 英語圏で学んだ方がいいと。
******************************

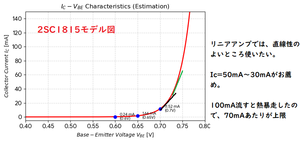

2SC1815のaudio amp用 bias.
単純なエミッター接地では2mAだが HI-FI用には直線部をつかう。ネライのBASE 電位も決まってくる。
「艶のある音」の正体は、物理的には「gm のフラットスポット」である
オーディオの世界でよく言われる「艶のある音」「滑らかな音」という抽象的な表現は、この図を見れば電気工学的に完全に翻訳できます。

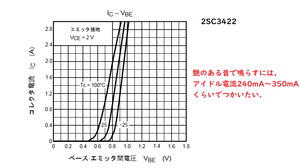

- 240mA〜350mAという領域の正体:

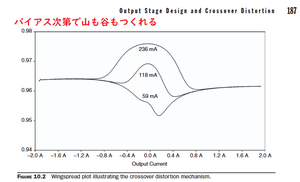

グラフのカーブがようやく終わり、怒濤の直線（リニア領域）へと滑り込む「極上の入り口（ゲート）」がまさにこの電流域です。 - Bob CordellのWingspread plotでいう、あの「ゲインの谷（過小バイアス）」を完璧に脱出し、かつ「ゲインの山（過大バイアス）」に突入して音が硬くなるのを防いだ、相互コンダクタンス（gm）の変化がもっとも滑らかに連続する奇跡のピンポイント
