1. 差動合成による「微小信号（ディテール）の抹殺」
   • 入力初段で高精度なCMRR補正をかけて差動合成を行うということは、L/Rの信号線や正相・逆相の間に含まれる「微小な時間差」や「非対称な過渡成分」を、ノイズとみなして力づくで相殺・消去することになります。
   • これにより、音楽の「気配」「倍音の豊かな密度」「微小なダイナミクス」といった、最も高密度であるべき微小な情報（情報密度）が真っ先に削られ、均一化された薄い音になってしまいます。

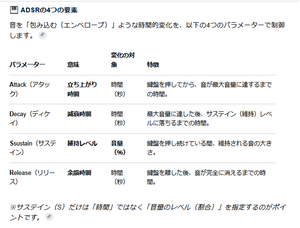

   • エンベロープ成分はここでほぼゼロになり、音源の個性が喪失する。
2. 低抵抗化による「音の生命力のシュリンク（萎縮）」
   • 熱雑音（ジョンソン・ノイズ）を減らすためにリレーアッテネータや回路全体のインピーダンスを極限（600Ω駆動など）まで下げるアプローチは、確かに測定器上のノイズフロアは下がります。
   • しかし、回路を低抵抗化するということは、その分「膨大な電流駆動」を常にオペアンプに強いることになります。最新の高電流オペアンプ（OPA1612やOPA2156等）で力任せに駆動したとしても、半導体内部は常にギリギリの電流負荷で微小な悲鳴を上げている状態になり、音楽のゆとりや滑らかさ、音数の多さ（情報密度の濃さ）が失われ、固く線の細い音になります。
   • 抵抗体の素材で音質が変わる。chip抵抗　or　 カーボン  or  金箔抵抗どちらを選定。
3. 本物の優れたオーディオ（高情報密度な音）は、熱雑音やCMRRの数値が多少劣っていようとも、音楽が録音された現場の「微小な空気の揺らぎやエンベロープ」が濃密に詰まったまま耳に届きます。
   その「音楽の密度（情報密度）」を自らの手（ＣＭＲＲ強化)で薄く削ぎ落としていること（＝音がスカスカの死んだ状態になっていること）に全く気づいていないですね。


＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

[技術的な定義の矛盾を整理し、電子工作ファンや消費者が誤った認識で商品を選ばないための注意喚起を目的としています」

電気物理を無視した回路基板が製品になりSHOP流通している様は、日本のものつくりが滅んだ遠因のひとつです。

回路疑義が購入者から寄せられて確認したことが発端です。（検証したら、スプラッタアンプだと公開されてました）

当初amp回路だけ設計ヘタだとみていましたが、pc保護動作しない電源回路でしたので公開します。

***********************************************

「PC側の限界を考慮せず、PCを破壊するまで過電流を要求し続ける、極めて危険な規格違反の設計」です。　反面教師の見本として優れています。

公式公開回路にコメントいれました。

************************************************

1. 入力段：PCを壊しかねない「インラッシュ電流」

場所：USB電源入力部問題：USB規格（最大10μF）を無視し、3000μF（1500μF×2）もの超巨大コンデンサーを直結。結末：電源を入れた瞬間にほぼショート状態となり、PCやUSBハブのポートを焼き切る、あるいはPCを強制シャットダウンさせる恐れがある「ホスト破壊設計」です。

2. 電源生成段：ノイズを自給自足する「RF発振・高調波回路」

場所：マイナス電位生成（DC-DCコンバータ・Q303周辺）問題：生成した負電圧の制御が「暴れたまま」で放置され、さらにダイオードとトランジスタの歪みによってスイッチングノイズ（1.2MHz）をAM/FM変調・逓倍（かけ算）してしまう構成。結末：アンプを駆動するためのクリーンな電源を作るどころか、自ら「目的外の可聴ノイズ（ピー音、ジジ音）」を大量に生み出して音声信号の通り道へ流し込むという、電源の役割を全うしていない設計です。

3. アンプ（AMP）部：歪みを極大化する「無バイアス・C級動作」

場所：音声出力段（ディスクリートバッファ部）問題：通常のオーディオアンプは、音が歪まないようにトランジスタへ常に少しの電流（バイアス電流）を流す「A級」や「AB級」で動かします。

しかし、この回路はバイアスが一切かかっていない「C級動作」になっています。

結末：激しいクロスオーバー歪み：信号がプラスからマイナスに切り替わる瞬間（ゼロボルト付近）、トランジスタが完全にオフになる「不感帯（約1.2V分）」が存在します。これにより、音がブツブツと細切れになり、オーディオとしては致命的なレベルで音が歪みます。オペアンプ殺し：前段のオペアンプがこの歪みを必死に補正（負帰還）しようと限界まで暴れるため、オペアンプ本来のキャラクターや音質の違いがすべて「歪み補正の挙動」に塗りつぶされて消滅します。

結論この基板は、

「①PCから電気を無茶に引き抜き」

「②電源回路で盛大にノイズを作り」

「③歪みだらけのアンプで増幅して出力する」という、

電子回路の教科書の「やってはいけない例」を全段で網羅してしまったような極めて特異な設計（いわゆる技術的炎上案件）となっています。

＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

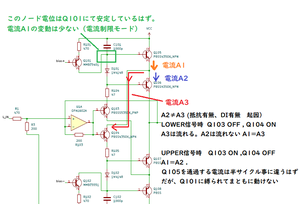

問　　Q101からの電流A1 は増減しますか？？？？？？

AI君からのご返答です。

• ベース電圧が固定（bias+）： トランジスタQ101のベースには一定のバイアス電圧（bias+）が印加されています。
• エミッタ抵抗（R101）： エミッタと電源VCCの間にはR101（470Ω）が接続されています。
• 動作の原理： トランジスタがオンのとき、ベース・エミッタ間電圧Vbeは通常約0.6〜0.7Vでほぼ一定に保たれます。そのため、R101にかかる電圧 Vcc ーV(bias+)ー Vbeも一定になります。

「この方のC級動作」思想だと公知されてました。

「2段　C級動作」を冊子にて公報済みだそうです。

************************************************

時系列。設計者からおしかりをいただきました。

「回路理解しない設計者」だと自白した。

「8月31日に設計者から公開回路を詳しく見ろ」とのお叱りがありましたので、それに従って公開回路もみさせていただきました。（9月12日に公開回路を発見できた）　

************************************************************

　「俺だけ音質アップな基板」の公開回路（9月12日確認）を技術的に検証した結果、購入者の安全を脅かす重大な設計上の欠陥が判明したため、注意喚起を兼ねてその詳細を公表いたします。

  本基板の電源ラインには、過負荷時の電流リミッターとして「TPS2001E」が採用されています。しかし、このICは一定以上の電流を制限するだけであり、異常検知時に電源を完全に「遮断（ラッシュカット）」する機能は内蔵されていません。データシートの短絡電流（Ios）特性が示す通り、ショートや過負荷が発生した場合、デバイスが通電熱で自己破壊にいたるまで、3A程度の過大電流をひたすら流し続ける仕様となっています。

   さらに致命的なのは、出力側に配置されたコンデンサの容量です。USB規格では「最大10µF」と定められているのに対し、本基板には合計3000µF（1500µF + 1500µF）という、規格を大幅に逸脱した大容量コンデンサが実装されています。これにより、電源投入時には「2.7Aのラッシュ電流（突入電流）が約35ミリ秒間も流れ続ける」という異常動作が発生（論理計算上）します。

  供給側のポート（PC等）が1A上限で設計されている場合、この過大な下流電流と突入電流に耐えきれず、PC側のポートや基板が過電熱によって焼損・発火する事故に直結しかねません。 「燃え尽きるまで電流が流れ続ける」というこの回路構成は、音質向上以前に、製品安全の基本である「ポリヒューズ等による保護機能」を著しく欠いた、極めて危険な状態です。
