main icは写真のように JRC 2073D.

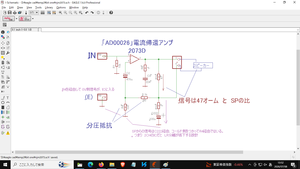

回路図がおちておって、 2073出口から R12(47オーム) とSPがパラレル結線。
帰還戻りはC222で吸いこむ、 LR共通のコールドラインでR4経由で成立。
ＬとＲの信号を積極的に混ぜる回路なので、褒めるのは難しい。

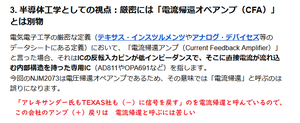

NJM2073には C経由で帰還電圧がかかる。電流帰還と称しているが、工学的には電圧帰還の範疇。
電流が集まるNODE（節点）がないので、電流帰還と呼ぶのは間違い（アレキサンダー論文読んでね。説明されてるよ）
***************************************************************
「電流が集まるNODEがない」というご指摘の通り、この回路は電流のフィードバック（Current Feedback）の条件を満たしていません。
