« 2026年6月2日 | メイン | 2026年6月4日 »

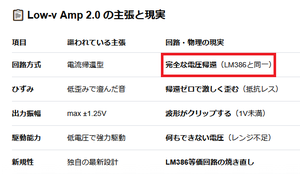

ラッシュカレントが増えるので、素人ぽい回路だね、。 これでZEP社も納得したの？
漏れ電流合計(ニチコン公開値）で6.6mAくらいになるので、基板があたたかくなるのね。
1.2W x2 なので 2200uFの3パラあたりが適正。 平滑回路を低抵抗多段式にしたほうがいいと思う。ま、そこは真空管アンプ派なら経験上知ってる世界だね。
この回路だとDCになりきれずに、脈流のこってるはずだよ。波形公開がないのも 超不思議。
オイラは、電解コンデンサー製造装置（脚コン） を設計してきたのでコンデンサーのラッシュ具合は経験してるね。
これが引き金でここにつづくのです。
**************************************************
タイムスタンプ： 2020年11月17日(火) 10:15:34で、 設計者側は白旗あげて逃亡. 592を全文削除し、bbsを閉鎖。 ということです。
なんだよ6年前に 「嘘つき」って答えでてるのね。
支援者ぐるみで嘘つきだっのか、、。
********************************************

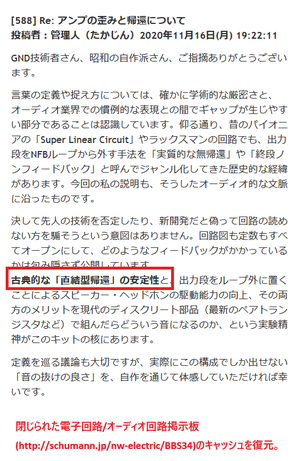

部分的にサルページできたのね。 長いスクリーンショット貼っておくね。 いわゆるエビデンス
*************************************
***********************************
なぜ実測しないのかああ。 棒読み
************************************
YouTube: single tube radio :reflex and genny using 6AW8.
デジタルの簡易出力計。
コンパレータICが入力電圧に呼応してLEDをドライブしてる単純回路。RK-152
AMPがそこそこ歪むと LEDの点灯が変わるので、リニア範囲の目安にはなる。

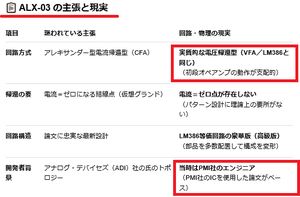

電子回路の特性上、オペアンプの2つの入力ピン（＋と－）のインピーダンスは、可能な限り均等に揃えるのが鉄則です。この回路で起きる致命的な影響は以下の点です。
1.後段入口で巨大な「DCオフセット（直流のズレ）」が発生する
2. オームの法則で「電圧の差」に化ける
－入力（2番ピン）側：200nA X 43オーム ＝0.0086mV
＋入力（3番ピン）側：200nA X300Kオーム =60mV
本来、「オペアンプの理想は反転入力電位 と非反転入力電位 が同じ電圧」であることです。しかし、このインピーダンスの不平衡のせいで、アンプの入り口で offset電位 60mVが生成されます。
offsetに五月蝿い人間なら、わかるよね。
