2026年4月24日 (金)

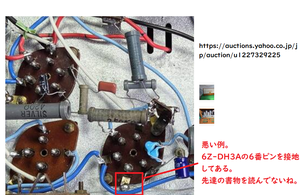

6Z-DH3Aのヒーターピンは必ず1番を接地。間抜けは6番ピンを接地する。続

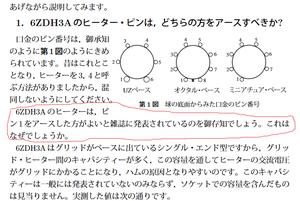

交流点火（ヒーターにAC6.3Vを流す）の場合、ヒーター線からは常に電源周波数（50/60Hz）の電磁誘導ノイズが出ています。

　　2番ピン（グリッド）は非常にインピーダンスが高く、微弱な信号を扱うため、隣のヒーターの動きを拾いやすい（静電結合）という弱点があります。このため、グリッドに最も近い1番ピンをアースに落とすことで、1番ピンを「シールド（盾）」のような役割にさせ、交流成分がグリッドへ飛び込むのを最小限に抑える設計になっています。日本では、ラジオメーカーのエンジニアは知識がないので、6番ピンを接地してハム音ラジオを普及させた。

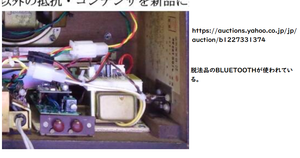

この御仁、脱法品愛好家らしいわ。
