YouTube: 3SK59の3Ｖ動作（抵抗負荷）確認、F=455kHzの唸り復調。
抵抗負荷では電圧ゲインが取れず、ssg=70μdBV(3mV前後)入れる必要がある。
負荷をZ=50KオームのST-30にしたら ssg=30μdBV (30uV前後）のキャリアも聞こえてきた。

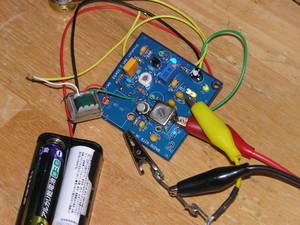

YouTube: 3SK59の3Ｖ動作（ST-30負荷）確認、F=455kHzの唸り復調

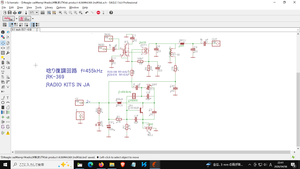

3v駆動での確定回路はこれ。
入力信号のレンジは広くない。電圧の壁にすぐに当たる。3Ｖ駆動はいろいろある。4.5V希望。
先人が申すように、3SK59でダイレクトコンバージョンも造れる。
