NE5532は、1979年にSigneticsが発売。 class AA（多重帰還回路含む)は1986年以降。
NE5532は、1979年にSigneticsが導入したオーディオアプリケーション向けに、2CH、バイポーラー、内部補償型オペアンプ(オペアンプ)として販売されており、SA5532、SE5532、NG5532(通称:5532)として販売されている。5532および現代のTL072は、プロ用オーディオ用途におけるディスクリートクラスA回路を上回る最初のオペアンプであった。低ノイズと非常に低い歪みのため、5532はプロフェッショナルオーディオの業界標準となった。 ダグラス・セルフによると、「おそらく、地球上の音楽は、消費者に届くまでに百台以上5532秒を通ったものではない。 5532の成績は、2007年にLM4562が導入されるまで、ほぼ30年間にわたりクラスで最も優れた成績を維持した。 2021年時点で、5532は一般製品として量産されている。
SE5532やSA5532が、NE5532より音がよいのは事実だ。 鳴らしてみればわかる。
SE5532の音を聴いたことがないAUDIO愛好家は 可哀そうだと思う。
NE5532
- 一般によく出てくる標準的な型番
- 低雑音・高性能なデュアル・オペアンプ
- 各社から NE5532 もしくは 5532 の名前で出ていて、中身の性格はほぼ同じ（製造工程のフッ酸濃度が違う）シリコンウエハのメーカーも違う。

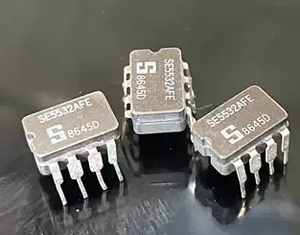

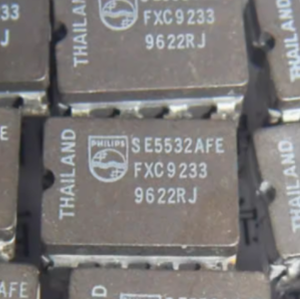

SE5532
- 元の規格では
- NE5532：民生・汎用グレード
- SE5532：軍用／拡張温度グレード（温度範囲や信頼性規格が厳しい版）
- 回路構成や基本性能はほぼ同じで、
データシート上は- 動作温度範囲
- 品質ランク（MIL規格準拠など）
が違うだけ、という扱いです。表向きにはそうなっているが セラミックベースなので製造から違う。（カネが掛っている）。樹脂モールド脱泡工程よりも脱泡工程多い。

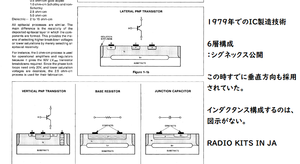

1979_Signetics_Analog_Applications.pdfをダウンロード
YouTube: NXP NE5532で発振する基板。 禁断のヘッドホンアンプ。
テクニクスCLASS AA は1980年公開のSU-A6で採用された多重帰還をベースにしている。多重帰還がない簡単回路は CLASS AAになれない。音響分野の抵抗ブリッジ 特許原文US4482866.pdfをダウンロード
それを松下電器が1984年に購入した。詳しくはここ。禁断のヘッドホンアンプ SITEの説明よりは、考案者説明が真値である。

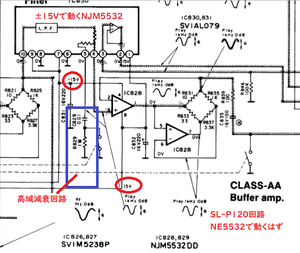

高域カットした信号を入れるCD再生機。±15VでNE5532は動作する。高域はコンデンサー0.01uFでゆっくり減少させる。計算では130Hz辺りから上は減衰対象。
CR時定数利用の信号遅れも狙ったことはわかつた。信号が丸ごと遅延するのでバレナイと思う。

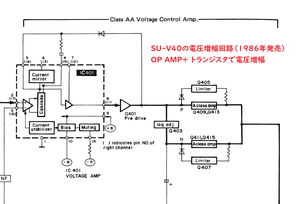

クラスAAとは、VC-4ステレオインテグレーテッドアンプ、SU-V40、V50、V60モデルから始まる歴史（1986年以降）
つまりne5532が1979年販売なので、1986年のclass aaでは使えるはず。実際にJRCの5532が1986年発売のCDプレーヤでは使われている。
クラスAAという言葉が前面に出てくるのは
1986年のプリメイン「SU‑V40 / V50 / V60 などのVC‑4クラスAA」が最初とされていて、
「1986年頃の“クラスAA時代”に、単体プリアンプとしてクラスAAを名乗ったモデル」は、実はありません。

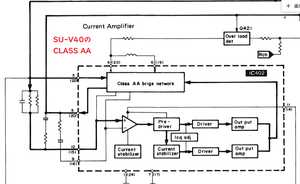

「質の高い電圧」と「強力な電流」を別々のセクションが担当し、出口で合流させるという独創的な並列構造
多重帰還の思想が入っている。電流スタビライザーは必須（そりゃそうだね）。CLAS AA信者の某基板屋からは多重帰還の説明すらない。
クラスAAを前面に打ち出した CD プレーヤー（SL‑P1200 出力15ミリワット）は 1986 年8月発売
