真空管ラジオ ：自作回路公開 o-v-2から 6球スーパーまで。ロクタル管スーパーをつくりたい方むけに。
zipで40回路ほどあげておく。
************************************
次の作例は下の回路にしようか、、と
7C6の代わりに「 7A6 ＋ 7A4 」っても日本では製作例がなくて 面白みはあるが、増幅度（アプリケーション ファクター）が20なので、6AV6の1/5程度の増幅度。7C6は 増幅度85から100と高いので、ラジオ用途では7C6に軍配があがる。

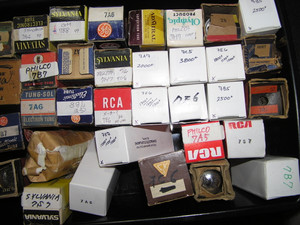

TRIODE管 7A4はかなり日本ではレアになった。
ロクタル7極管は 7Q7,7B8の2種類。 これは米国から引くしかないと思う。
IF 球 7A7はYAHOO にパラパラある。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
2021年作成のロクタル管スーパー。 トーンコントロールに1球あててある。
樹脂パネル図はここ250x170lc.pdfをダウンロード
同じ外観で造ってみてください。
YouTube: ロクタル管スーパー ：ラジオディスプレー：自作
トーンコントロールは10dBほどロスるのでアプリケーション ファクターが20くらいの球を当てると全体でのレベル配分に影響が小さい。
