TEXS NE5532の変更点
Texas Instruments（TI）社製のNE5532は、2023年11月に製品変更通知（PCN）が出され、2025年12月発行のデータシート「改訂K（Revision K）」にて内部設計と仕様が大幅に変更されました。。
| 特性 | 変更前（従来の仕様） | 変更後（リニューアル版） |
|---|---|---|
| 最大電源電圧 | ±22 V | ±18 V（推奨は±15V） |
| スルーレート (SR) | 9 V/μs（高速） | 5 V/μs（低速化） |
| 帯域幅積 (GBW) | 10 MHz | 12 MHz |
| 入力段構造 | NPNトランジスタ | PNP（RC4580等に近い構成） |
| ESD保護（静電気耐性） | 2 kV | 1 kV |
と入力が変わっています。
NE5532の入力トポロジーをNPNからPNPにひっそりと変更。にて記事済みです。
****************************************
ne5532の優れている点

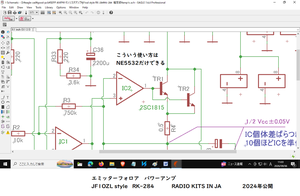

「NE5532は無信号時に微小電流（100uA)を出力流下する。直結後段はCLASS A 可能」

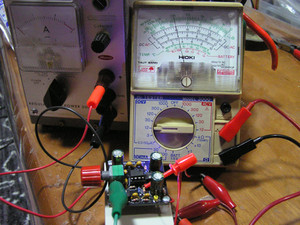

無信号時に出力端子から微小電流0.1mAが流下する理由

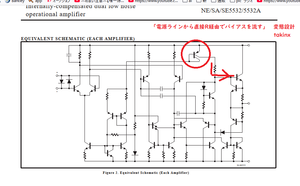

オリジナルの等価回路を見ると、
ne5532とtrを直結で鳴らした音がこれ。
YouTube: JF1OZL style .Emitter-follower-power-amplifier. test2. This model is RK-284.
詳しくは過去記事 です。 ここ。
