ClassAA ヘッドホン アンプ。 これはAubrey Max Sandman博士の「Class S」のパクリですぜ。

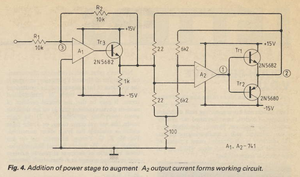

1982年公開のAubrey Max Sandman博士による回路
回路の主な構成と役割
この回路は、音質を決める「電圧アンプ」と、パワーを担う「電流アンプ」を完全に分離・協調させるブリッジ構造をしています。
- A1（オペアンプ u A741 ＋ Tr3：【電圧制御アンプ（V-AMP）】
- 入力された音声信号の電圧を正確に増幅・コントロールする役割を担います。
- 出力部にはエミッタフォロワのトランジスタTr3 : 2N5682が接続されていますが、この段階では重い負荷（ヘッドホンやスピーカー）を直接駆動しません。
- A2オペアンプ u A741 ＋Tr1, Tr2：【電流供給アンプ（C-AMP）】
- キャプションに「to augment A2 output current A2 出力電流を増強する）」とある通り、SEPP構成のパワートランジスタTr1, Tr2を従え、負荷に必要な駆動電流の大部分を供給する役割を担います。
- 中央の抵抗ブリッジ22Ω,6.2kΩ
- このブリッジ回路の平衡条件を利用することで、負荷（ヘッドホンなど）が激しく変動しても、その影響が左側の電圧制御アンプA1に逆流しないように遮断します。
- 結果として、A1は「電流出力ゼロ（理想的な無負荷状態）」で動作できるため、オペアンプの性能を極限まで引き出して歪みをゼロに近づけることができます。
自作・回路設計におけるポイント
赤枠で囲まれている通り、この基本回路ではかつての超定番オペアンプ 741 が指定されています。
現在の基準から見ると741は非常に古く、性能（スルーレートやノイズ）も劣りますが、この回路（ClassAA / Class S）のトポロジーを使用すれば、安価で一般的なオペアンプを使っても驚くほど低歪みで高音質なアンプが作れるという証明になっています。
現在の基準から見ると741は非常に古く、性能（スルーレートやノイズ）も劣りますが、この回路（ClassAA / Class S）のトポロジーを使用すれば、安価で一般的なオペアンプを使っても驚くほど低歪みで高音質なアンプが作れるという証明になっています。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
弱点は 普通のOP AMP(無信号時に出力電流が10pA程度）を使ったので トランジスタはC級動作になってしまう。

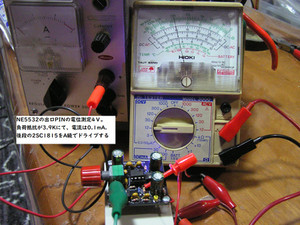

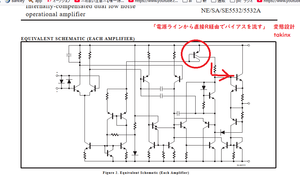

そこで「無信号時にも電流が100uA流下する変態な OP AMP」を使うのふだよ、 NE5532だよ

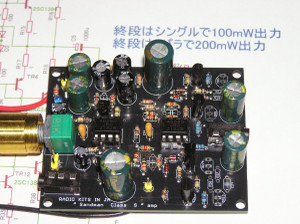

2024年8月リリース RK-312。
***************************************************

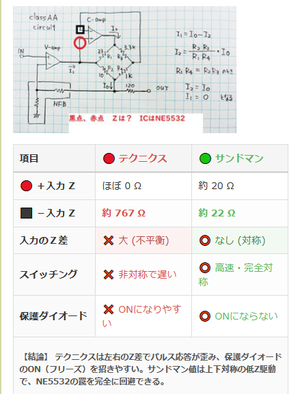

Class Sを劣化コピーしたテクニクス と takazin。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊

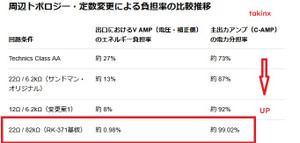

Aubrey Max Sandman博士の「Class S」を改善したのが RK-371
