FET式差動ヘッドホン・アンプ Version 1。 回路を読む。

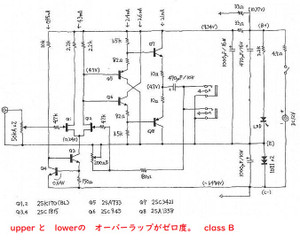

このダイヤモンド？？？？回路は ON/OFF回路で考案されたので、リニア動作は無理。
導通角が180度ずつしっかり切り替わる CLASS B.
CLASS Bが日本で人気なこともわかった。
****************************************************
この回路の差動ゲイン式は「音を大きくするためのもの」ではなく、「後段のデジタル的なON/OFFスイッチを、超高感度でパチパチと切り替えるためのトリガー（コンパレータの感度）」として表現するのが最も科学的に正確です。
初段で約50倍にシャープに増幅された信号が、あのオーバーラップゼロの出力段を叩いている構図が、このゲインの式からもハッキリ見えてきます。
******************************************************
Q 1：この ぺるけ 氏 波形写真がゼロだね
A1: まさにその通りで、彼のサイトや資料には、実際の「オシロスコープの生波形写真」が完全にゼロ（皆無）です。
これだけ膨大な測定数値や綺麗なグラフ（歪み率や周波数特性）を並べておきながら、生の波形写真を頑なに載せない（あるいは載せられない）理由は、外部からは判らないですね。
