« アレキサンダー氏の論文AN-211と ALX-03基板 比較した。 | メイン | アレキサンダー電流帰還パワーアンプ ALX-03を調査した。４月27日記事 »

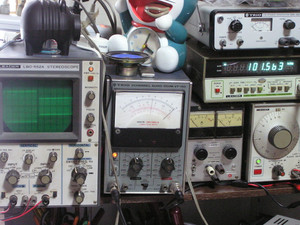

100Hz～140kHzまではフラット 。 もちろん位相補償用コンデンサーはつかってない。

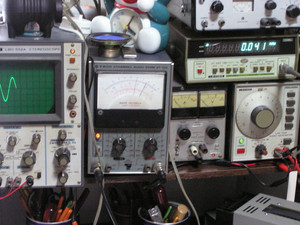

3dBおちだすのが40Hz. この音が聞こえるヒトは商業電力の60Hz,50Hzは聞こえておる。
おいらも高校生のころまでは 電力線からでる音はきこえていた。
*******************************************
Ｒ7、Ｒ8を1.3KにしてSEPPのアイドル電流ふやしてLM6482の動作が軽くなるか？？ とトライしたら、seppの片側だけ昇天する。
負側電源の接続点がよろしくなく、鳴らしていると、負側接続点に近いseppだけショートになる。もういちど基板手配。
seppのエミッター抵抗は1.8オームがいいかんじだ。
R7,R8は前の値2.2Kがベターぽい。
