真空管ハイブリッド ヘッドホンアンプ： X-YAHA . 低圧駆動の12AU7を完全A級で使う。
低圧で12AU7をClass A1で使う真空管ハイブリッド ヘッドホンアンプ：「 X-YAHA 」。
パワーゲインは25倍くらい。
YouTube: 燃えた2SC2120+2SA950 をとりかえたよ。 実測値 ：MAX 11mWの音だよ
YouTube: SEPP のエミッター抵抗 1.8オームに掛る電圧をマルチテスターで診た
今朝リリースになりました。
特徴

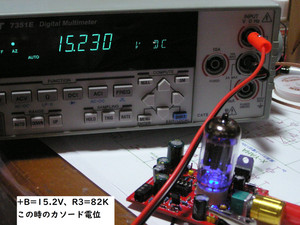

1：真空管 12AU7は Class A1 ：カソード電位を1.47V(Ｒ3＝68Ｋ）あたりから1.52V(R3=82K)にした。 82Kを推奨。
2：SEPP部はClass A1 動画のようにエミッター抵抗の電位は 音量VR開閉に無関係。エミッター電流は17mA.（A級動作の特徴）
・2SA684 + 2SC1384 あるいは [2SA1020+2SC2655]
3:出力は40mWから60mW(実測値）
SEPP部 エミッター抵抗を1.8オームで 電流は17mA. CLASS A1:
エミッタ抵抗 0.9オームで ゆっくりと熱暴走。
深いClass A1 動作の方が音がよいので、もう5mAほどながしたほうがよい。 それには1.6 あるいは 1.7オームがいいと思う。LMC6482は15.5Vが上限なので注意。
エミッタ端電圧の増減がないが、本当なのか？？？ SEPPの電流が前回測定時より減っておるので、PEAK POWERは減っておるはず。抵抗値は現行値でよいらしい。

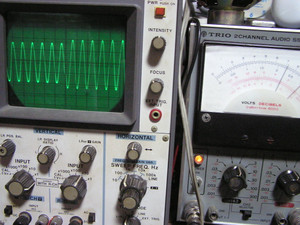

10時間鳴らしてから測ってみた。
：1Vレンジ8.2オーム負荷で0.7Vになってた。
60mWもでてた。
初回とはエミッター抵抗違うし、アイドル電流決定抵抗値も違う。 いまの数値がとてもよいらしいことが判った。
******************************************
時系列てきには、2SC2120のエミッター抵抗0.43オームで50秒程なって昇天。 アイドル40mAくらい。
エミッタ抵抗1.3オームで30分耐えて焼損。
2SC1384に換えて1.8オームにまで値を上げて アイドル17mA. 3時間なっており熱暴走の気配はない。
