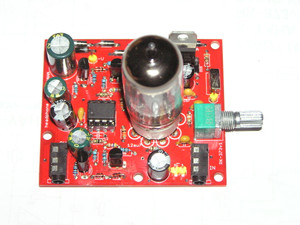

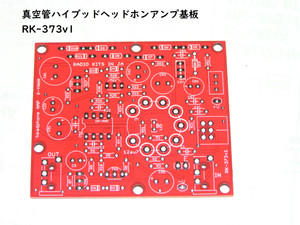

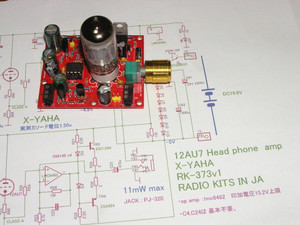

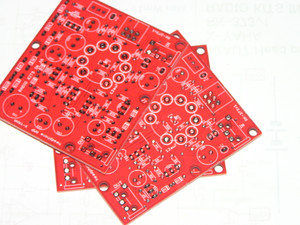

低圧で12AU7をClass A1で使う真空管ハイブリッド ヘッドホンアンプ：「 X-YAHA 」。
YouTube: 燃えた2SC2120+2SA950 をとりかえたよ。 実測値 ：MAX 11mWの音だよ
今朝リリースになりました。
特徴
1：真空管 12AU7は Class A1 ：カソード電位を1.47Vあたりから1.50Ｖにした

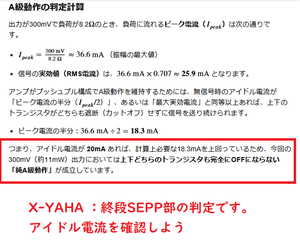

2：SEPP部はClass A1 ：maxpower時にアイドル電流の1.40倍になるアイドル電流にした。（焼損しやすいので注意）・2SA684 + 2SC1384
3:出力は10mWから11mW(実測値）
エミッター抵抗を1.8オーム。
2オームだと完全A級の境目なので、1.5オームから1.8オーム指定

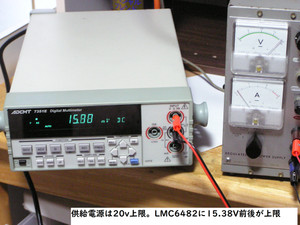

LMC6482は15.5Vが上限なので注意。
