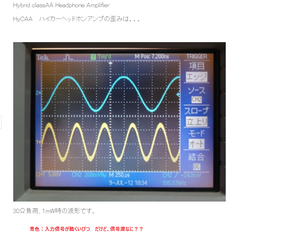

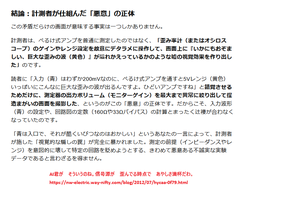

中華製計測器はJIS認定でないので、 数値はまゆつば。 計測真値を知りたいならJIS認定品をつかうこと。 これ 計測の基本。

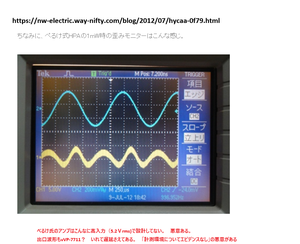

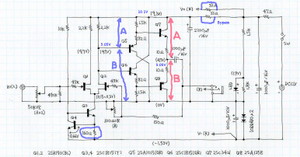

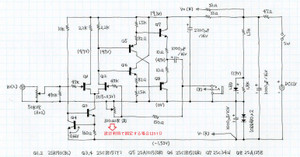

電源が12.0V 時、 負圧DIODEのメーカー差で負圧はマイナス1.6Vからマイナス1.4Vのどこかにになる。 「それを見越して安全な数値150オームにしておる」設計なはず。
実装してマイナス電位が違うなら、160オームは値を変える必要が生じるし、中位電位もひきづられて動く。 160オームを半固定にしない意図は電源投入の度に「半固定VRでは 固定抵抗に比べて電位あばれがあるのを嫌った」とオイラは読んでいる。
ブラシの接触抵抗が微妙に変化するため、ミリボルト（mV）単位で電位が絶えずピコピコと「暴れる（ふらつく）」のが半固定抵抗のデメリット。
3端子レギュレータは 通電の度に出口で0.1V（レンジで0.1V)ほど値がことなる。中華テスターでもわかる程度のバラツキが毎回ある。
それを嫌うなら古典式ブリーダー回路にして、ブリーダー回路流下電流の1割程度をつかうほうがまだ バラツキは少ない。
