8.2オーム負荷で300mV出力は何ミリワット。SEPPは完全A級動作
YouTube: 燃えた2SC2120+2SA950 をとりかえたよ。 実測値 ：MAX 11mWの音だよ
オームの法則によれば11mW.
スピーカーもなるし OKでしょう。
2SC2120のアイドル電流が 20mAあれば完全A級なので、測ってみようよ

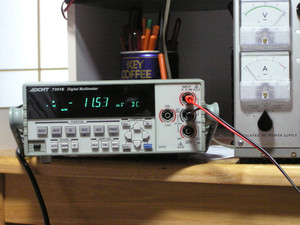

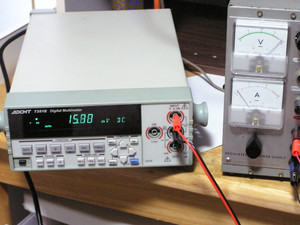

と1オーム抵抗に37mV掛かるので 電流は37mA. 出力からみて 完全A級どうさ中。
ただし、2SC2120の許容損失 600mWの50%ほどになる。 安全側に倒すとエミッター抵抗は1.3オームから1.5オーム。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
現回路定数で 2SC1384 + 2SA684 なら、許容損失1Wなので温かくならないと。
最初に信号で飽和するのが、LMC6482。
****************************************************************
LMC6482の完全A級動作 判定は4ピンのアイドル電流I baseを観測し。
フルパワー時の電流 Imax をはかること。 Imax < 1.4 x I base なら完全a級
と確認したら、アイドルを中華テスターでみたら5mA. う～ん。すでに電流が大きい。data sheeと整合しない lmc6482.
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
8番ピンに0.43オーム経由でVcc印加 .電流は30ミリアアンペアなのでLMC6482は悲鳴をあげておった。
TLV2462CPの方がいいらしい。 あるいはエミッター抵抗を1.8オームにするか？
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
エミッター抵抗を1.8オーム。 2オームだと完全A級の境目なので、1.5オームから1.8オーム指定。
2SC2120+2SA950で11mW かわらず。 2SC1384 + 2SA684もOK(対熱性向上：出力変わらず）
最初に信号で飽和するのが、LMC6482。これが出力の壁になってる。負圧発生のdiodeは7連だが、マイナス5.3v超えるので、6連で使うのがよいと思う。ここはテスターで実測し4.3v～4.8vになればok。
ヘッドアンプとしては余裕出力11mW.
RK-373v1.
