YouTube: 燃えた2SC2120+2SA650 を撮りかえたよ。 MAX 10mWの音だよ
オームの法則によれば11mW.
スピーカーもなるし OKでしょう。

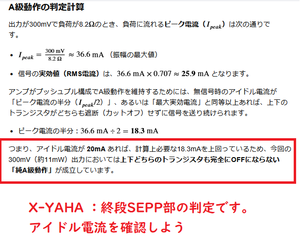

2SC2120のアイドル電流が 20mAあれば完全A級なので、測ってみようよ

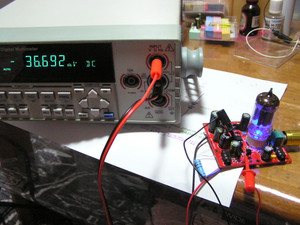

と1オーム抵抗に37mV掛かるので 電流は37mA. 出力からみて 完全A級どうさ中。
ただし、2SC2120の許容損失 600mWの50%ほどになる。 安全側に倒すとエミッター抵抗は1.3オームから1.5オーム。
＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊＊
現回路定数で 2SC1384 + 2SA684 なら、許容損失1Wなので温かくならないと。
