12AU7を Class A1 でつかう X-YAHA。

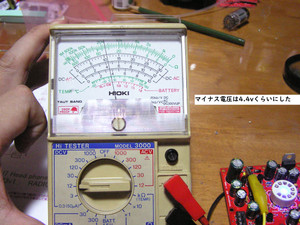

マイナスボルトも5.5V程度でてしまったので、ダイオードをひとつスルーして マイナス4.3Ｖくらいにした。
YouTube: 「2sc2120+ 2sa950」にアイドル電流ながしすぎて お亡くなりなった「ブッツ音」

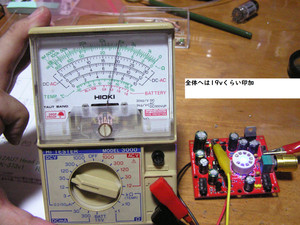

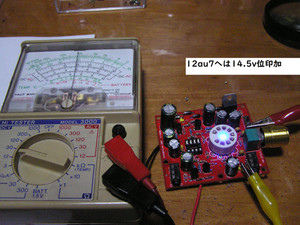

終段には18～19Vほどかかる. YAHA（13V印加）アンプと同じ 定数で通電確認中に半導体がおなくなりになった。
球がClass A1
電流boosterもClass A1 にしたいの。
アイドル電流の1.4倍電流値まではClass A1 。（peak電流が2.00倍を超えないように）
***************************************
対策としては、マイナス電圧を少し減す

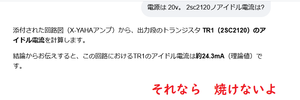

あるいは 電流を絞る。 AI君にきいても 適正とは思えない数字を返答してくるので実験しかない。
中華テスターではノイズを拾って 、アナログ数値の1.6倍ほど膨らんだ数字になったので当てにならないわ。
