2000円基板の回路定数をみると

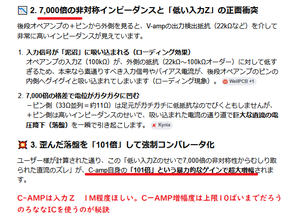

後段 OP AMPの入力Ｚが7000倍ちがう設計になっておる。
それがゲイン101倍でさらに増えるので、コンパレータとしては超優秀なのね。
ゲインが高いと後段ICの挙動に前段ICが追い付かない。
支援者たちのICガチャに無アドバイスなので、「OP AMPの入力インピーダンス」について何もかんがえてないわ。
******************************************

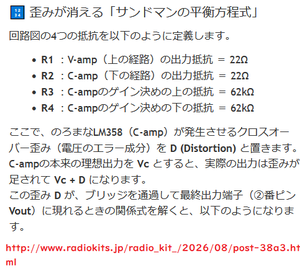

サンドマン博士の論文に書かれておるが
後段ゲインは低くする。
後段は鈍いICをもってくる。NPN入力のLM741等
しかし ＬＭ358はPNPであるが吐き出す電流が45nAと微小なので成立する。
ここをみてね。
12AU7を Class A1
カソード電位が１.41Ｖあればコーレン式から完全A級。この基板は1.50Vにした。 ここが従来回路と違うところ。
おまけにSEPP もClass A1 ：音量あげても電流が増えないのでA級動作。
OP AMPの動作がA or ABなのか？ 電流からよみとれないので困ってる。
ALL 完全A級かもしれない。
2.4ｋを小さくするとsepp部が熱をもつので注意。
1.8オームを1.5オームまでさげるとsepp部が熱暴走するので注意。
この1.8オーム時には、音量VR開閉に伴う エミッター電位の変動はマルチテスター7351では読み取れない。
