YAHAアンプ。　　tubeは 12ax7：2005年考案。　YAHA siteは2022年5月29日時点存在してた。

正式名称は Yet Another Hybrid Amp で、ドイツの Frank Andreas Schmidt（フランク・アンドレアス・シュミット）氏によって考案されました。彼が自身のウェブサイト fa-schmidt.de で公開した回路が、自作オーディオファンの間で世界的に有名になりました。

*******************************************************************

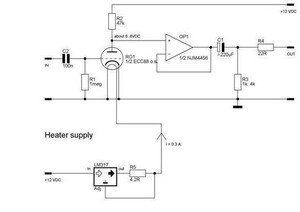

オリジナル回路は、The YAHA amp、http://www.fa-schmidt.de/YAHA/index.htm。2005年の公開物。

LM317は、ループ制御ノイズがDCラインに漏れることで有名なIC。選別品を使うのが安全。

原典site（ドイツ）が閉じているので注意。日本で紹介した有名siteはここ。

原文では、

「・The circuit works ok for R1 = 1megOhm but one can be sure that there is a small amount of grid current flowing.　Most books don’t say anything about “grid-leakage bias” !!! If there is a value, use it.」

とある。主張によればカソードバイアスは肯定されず、グリッドリークバイアスが推奨されている。　

　　グリットリークバイアスの名称は、エレキアンプ屋が1937年に云いだした用語。もとはゼロバイアスとして公知され1934年には印刷物がでている。ここ。

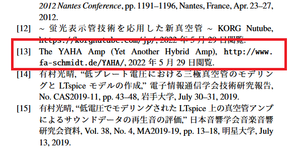

YAHAは2022年5月29日時点ではSITEがあった。このPDFはここ。
