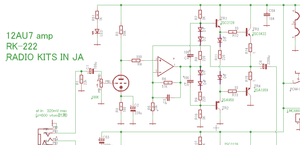

真空管ハイブリッドアンプ 回路 YAHA基板。 トーンコントロール。 rk-196。rk-222

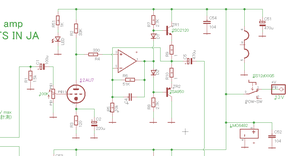

真空管をプリにして終段トランジスタでスピーカーを鳴らす回路。2022年9月公開済み。
基板購入者の作例。
YouTube: 12AU7真空管ヘッドホンアンプRK-196に組み立て。ほとんど半導体で真空管はおまけ程度なので入門向きかも。
******************************************

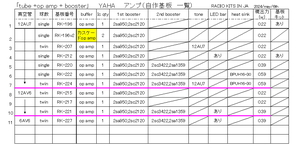

YAHA基板は以下のように11種。
実測max 220mW.
YouTube: YAHAアンプ 12au7 mini mini watter :diy
NFトーンコントロールをのせたYAHA .2022年12月公開済み
YouTube: YAHAアンプ tone controlled 12au7 headphone amp : output max 250mW. RK-207
終段を2SC3422,2SA139にして 0.6W出にしたアンプ
YouTube: YAHA アンプ 12au7 amp :2 stage booster / 590mW。RK-224. RADIO KITS IN JA
******************************************
低圧12au7アンプをClass A1 。
カソードフォロアにした作例。 X-YAHA と名つけた。YAHAはアノードから信号もらうのでアンプにかかった信号は増幅されてOP AMP に渡る。 1997年発売のLMC6482が、エミッター受け側OP AMPとして世界最高。入力Ｚが1テラオームなので、前段への影響はない1ピコアンペアも前段への影響ない
YouTube: 12.6V駆動 ：12AU7 カソードフォロア。ヘッドホンアンプ. LMC6482を使っている。 2nd try 。
12AU7電流は0.020ミリアンペア前後.
低圧動作真空管のカソードフォロア. SONY C-37回路のように動作電流をしぼって電圧変化分を増幅した。
したがって1/10まで減少にてOP AMPに渡る（ここが半導体とちがう）.
************************************************
Pete Millett氏のハイブリッドアンプ（２００２年は印刷物）、 12AE6 (自動車ラジオ用真空管）なので10Vも掛れば動作する。 プレートに24V掛けて動作するのは標準動作(12Vで動作するように設計された球だから）。 10Vで動作する真空管3a5でやれば面白いのにねえ、、
Tube Hybrid . ツェナー起因ノイズ波形の監視映像がないので、彼のノイズ対策OKかどうかは不明。 2個のヒーター直列にすると、上側ヒーター球の元気具合がさがる。実験してみりゃヒーターの明るさが違う。子供でも差がわかるので、同一型番でのヒータ直列は勧めない。
12AU7を 3個配置して、ヒーター直列だと 掛かる電圧はバラバラになった。
SONY C-37から診て、0.56ミリアンペア定電流は流しすぎだと思うけどね。
YAHAのFrank Andreas Schmidt（フランク・アンドレアス・シュミット）氏は、高圧球をあえて12.6Ｖでつかった。 低圧なので、1N5291は不要。
JF1OZL氏が高圧球を12.6Vで使ったのが、1992年の『CQ ham radio』誌。 歴史上では最古である。JF1OZL氏は凄いわ。
