« 真空管ハイブリッドアンプ 回路 YAHA基板。 トーンコントロール。 rk-196。rk-222 | メイン
定電流素子が入ってはいるが、負荷の導電性？？がひくく、電流制限素子として動作成立しない。

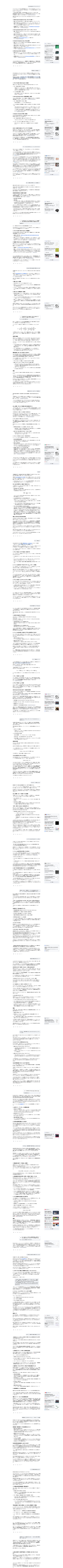

そこをAI君にきいてみた。
ここ。

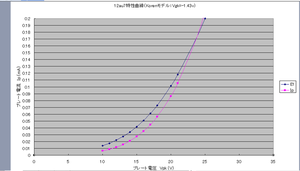

12AU7の低圧動作時のカソード電流 （コーレン式）

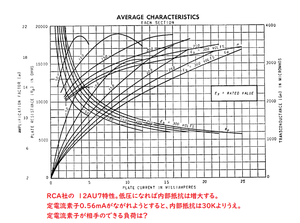

RCAから公開されてる12AU7 プレート抵抗曲線（1947年公開) ：12AU7A.pdfをダウンロード
0.56mA時にはプレート電圧100Vは必要。
1947年公開 RCA資料からみても、12AU7へは電流0.56mAむり。 AI君にお願いして、定電流素子が役立ってないことを説明してもらった。
