段間トランスを FCZ 10T7に換えて出力がでてきた。 遠まわりしてきた。

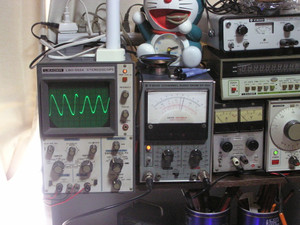

バイファイラー巻きのFCZコイルなので、 リミッターIC後段（複同調）には少し不向き。 FM用10.7 IFTでは ややクリップした波形も正弦波に誤魔化せたが、FCZコイルでは波形誤魔化しできない。
次回は8.5MHz手巻きにしたい。

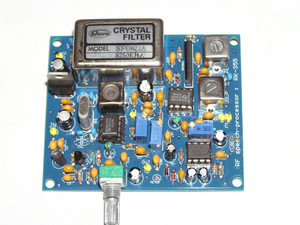

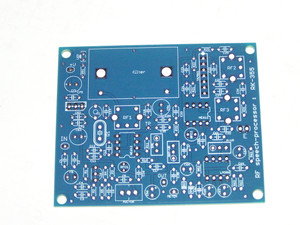

X' TAL FILTER式 スピーチプロセッサーでは2例目。 RK-355.
RK-84aとはメインデバイスが違う。
今回は「NE612の自励で変調」にしました。
