« 水晶振動子には8.2485MHzの刻印。 実OSCは 8.248510MHz | メイン

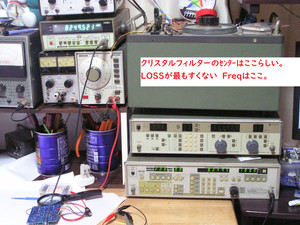

ssgで信号を入れると
NO1帯域上側が8.2507。帯域下側が8.2482。 通過幅が2.5kHz
NO2帯域上側が8.2513 帯域下側が8.2485 通過幅が2.7kHz

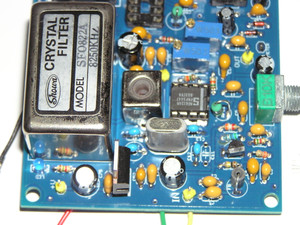

水晶振動子は8.2485MHz表示。 kenpro KP-12Aに採用されたHDK品よりはバラつく.
NO2のフィルターで合わせてみる。

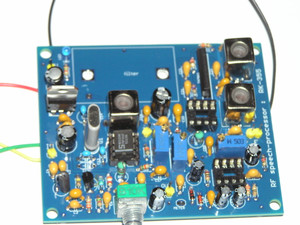

ssb フィルターの前後に段間トランスを入れてあるが、周波数的にピリっとしない。
10.7MHzの段間トランスだが共振点をdip meterでみると11.7MHz。 それを8.5Mzに下げつつある現状。
