データシート通りだとラジカセ用？になってるので、ゲインは余裕ある。
mp4の再生であればrf=220～470位がベター。 動画はrf=220オーム。 供給4.5V
音はよい小型アンプ。 TA7638, LM386より格段によい 。 ラジオ向にベストだと思う。
松下が造らせたICなので音はよい。

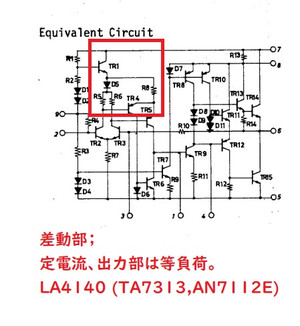

入力部が等負荷差動式、定電流回路になっており、audio向けにきちんと設計してある。ここがLM386、TA7368とは違う。
同期検波の音色の良さを引き出すのに丁度よい。 ICF-2001Dは仲間のLA4146（ZIP 9 )使用。
RK-345.
