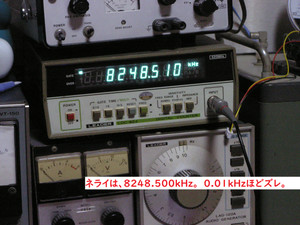

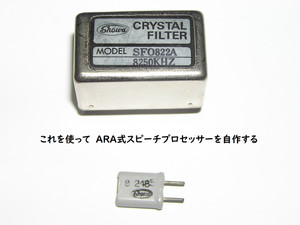

水晶振動子には8.2485MHzの刻印。 実OSCは 8.248510MHz

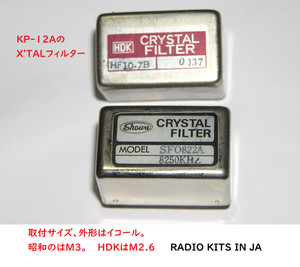

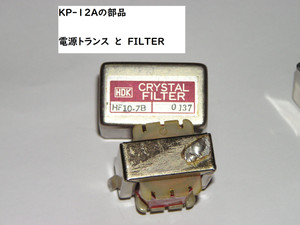

1970年代製造の水晶振動子とクリスタルフィルター。 このクリスタルフィルターは KP-12Aと同じサイズ、取付寸法もおなじ。

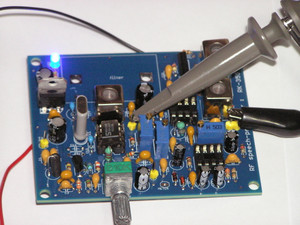

NE612でOSC.
同調用Cは HI-Q品。この8MHz帯でもカウンターの1桁代がバラツクだけの超安定品。20ヘルツはブレない安定度。
村田製トリマーはQが下がるので、使わないでまとめたい。
トリマーは使わずに固定22pfを実装。

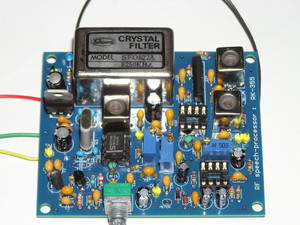

回路は RK-84aに似ている。 rk-174を8.25MHz帯にしてフィルターいれた単純回路。
NE612は NE602(1985年9月リリース）がベース。 NE612 と SA612の互換性はない。版下が異なるので熱耐性がまったく違う。
***********************************

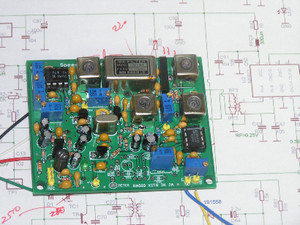

RK-84a :サトー電気に基板あり。
YouTube: Rf speech processor: kp-12 is rebuilt . one make p.c.b of ham radio speech compressor
YouTube: 不動のspeech processor KP-12Aを直してみた。その1.
YouTube: freq=10.7265MHz. speech processor under repairing; KP-12A.
