2015年頃に購入したOSC220に比べて、2022年頃のは中波帯下側の感度が出過ぎる傾向がみられる。ソレノイドコイルに見られるように、「巻き数はどんどんと変わっていく特徴」がラジオ少年領布品にある。並四コイルは、後期品は感度がでない。使うならば前期品。

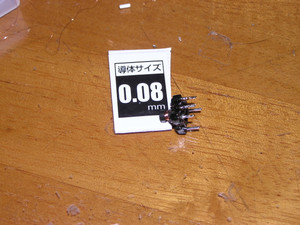

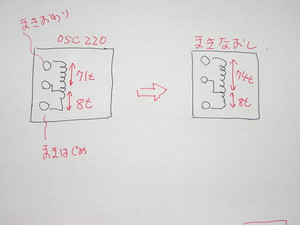

OSC220を解いて巻き数を確認した。71:8になっている。 この比率では540kHzあたりの感度が出過ぎる傾向になる。中波帯では 巻き数比は、9:1位がベスト。 71でなく73とか74あたりがよい。
「巻き数を74:8」に撒きなおした。
感度バランスはよくなった。
osc220は今後もまき直しが必要ぽい。
アナログテスターで測る osc強度は、1.5vは欲しい。
